进口快装蝶阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

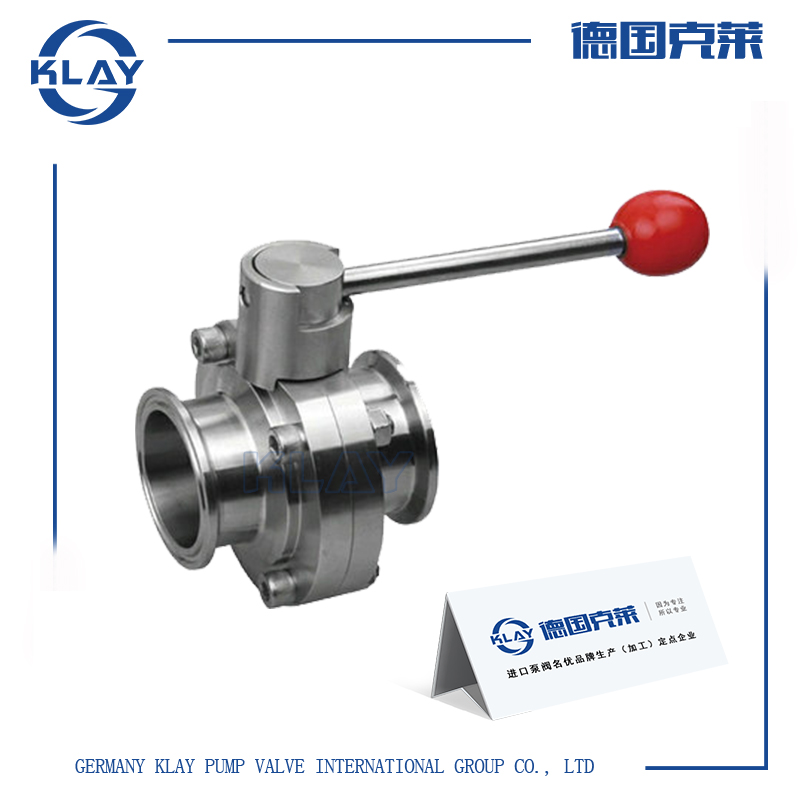

一、进口快装蝶阀产品详情

既可通过一个气动头进行遥控操作，也可以通过一个手柄进行手动操作。执行器有三种标准款型，即常闭(NC)型，常开(NO)型和空气/空气(A/A)型。执行器将一个活塞的轴向运动转换为阀门轴的90°旋转运动。当阀门体内的圆形蝶片接触到蝶阀的密封圈上时，执行器的扭矩增大，关闭阀门选择不同的手动操作用的手柄可将阀门机械式锁定在开启,关闭,中间或其它的位置上。实现对流量进行调节。

二、进口快装蝶阀技术参数

金属材质	与产品接触的部件	304L/316L (1.4307/1.4404) 锻造
	不与产品接触的部件	304(1.4301)
	可提供EN 10204 3.1B证书
密封材质	标配	EPDM
	选配	FPM，Silicone，NBR
	采用进口密封材料，所有密封材质均符合FDA 177.2600
温度	工作温度	-20~+135℃（EPDM）
	灭菌温度	150℃(MAX 20min)
压力	工作压力	0~10bar
	控制气源压力	5~8bar
表面处理	内表面处理	R≤0.8μm
	外表面处理	R≤1.6μm
连接	连接标准	焊接端: DIN 11850 系列0，2
		焊接端: Inch管径标准
	连接方式: 焊接.快装.螺纹.法兰等
选配	智能控制器	24V DC
		1/2个电磁阀
	位置传感器	24V DC
		2只NPN或PNP位置传感器

三、进口快装蝶阀工作原理

具有结构简单、造型美观、装拆快捷，开关快，操作灵活，流体阻力小等优点。替代法兰，管螺纹、梯形螺纹等传统的连接方式所产生的缺点。卫生级蝶阀、快装蝶阀可配合多种执行机构。钢件采用耐酸不锈钢材料，密封件采用食品硅橡胶或聚四氟乙烯材料，符合食品卫生规范。

四、进口快装蝶阀性能特点

1、阀体均采用可拆连接，结构简单，维修方便;

2、造型轻巧美观，表面光亮而不粘尘，无毛刺扎手;

3、钢件均采用不锈钢制作，橡胶采用食品橡胶，卫生质量高;

4、蝶阀橡胶密封圈与阀板均采用进口件，保证了蝶阀的使用性能和使用寿命;

5、开闭范围为0～90度，可固定于每隔15度的位置上，具有可调性，且开闭迅速，操作方便。

五、进口快装蝶阀外形尺寸

规格（ISO）	A	B	D	L	H
20	66	78	50.5	130	82
25	66	78	50.5	130	82
32	66	78	50.5	130	82
38	70	86	50.5	130	86
51	76	102	64	140	96
63	98	115	77.5	150	103
76	98	128	91	150	110
89	102	139	106	170	116
102	106	154	119	170	122
108	106	159	119	170	126
133	140	185	145	190	138
159	260	215	172	190	153
