进口美标蝶阀

订购说明：

在线订购

产品介绍

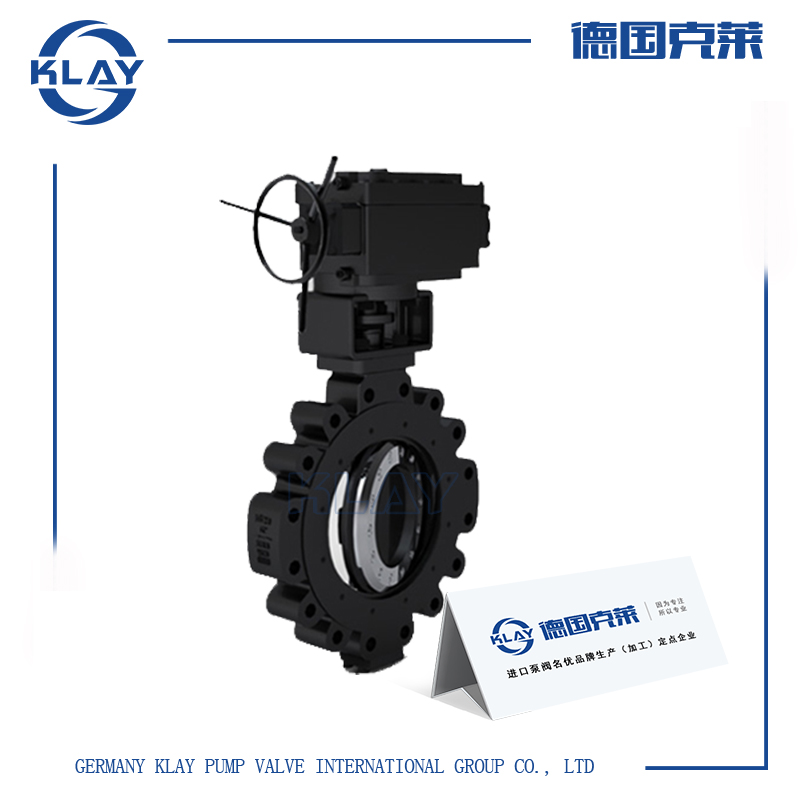

一、进口美标蝶阀产品详情

可选用手动、蜗轮、气动、电动，连接方式可选用法兰、对夹，结构形式可选用单偏心、中线式、双偏心、三偏心，密封结构可选用软密封、硬密封，范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配。

公称通径	DN（mm）	K941	830L
公称通径	DN（mm）	2"～36"	2"～36"
公称压力	PN（Mpa）	150Lb	300Lb
试验压力	强度试验	3.0	7.5
试验压力	密封试验	2.2	5.5
适用介质	水、蒸汽、油品、海水等
适用温度	-29℃～425℃

是圆盘阀瓣，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90°。

①三向偏心的独特设计使密封面之间无摩擦传动，延长了阀门使用寿命;

②由扭矩产生弹性密封;

③巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏;

④体积小、重量轻、操作轻巧、便于安装;

⑤凸耳式蝶阀可根据用户要求配置气动、电动装置，满足遥控和程控的需要;

⑥更换零件材质可适用于各种介质，并可进行衬里防腐(衬F46、GXPP、PO等)。

公称通径		结构长度（标准值）		外形尺寸（参考值）		连接尺寸（标准值）
公称通径		L	L1	H	H0	D	D1	D2	M	Z-d
2"	50	43	108	110	345	152	120.5	92	M18	4-19
3"	80	49	114	125	380	190	152.5	127	M18	4-19
4"	100	56	127	145	415	229	190.5	157	M18	8-19
5"	125	64	140	165	455	254	216	186	M20	8-22
6"	150	70	140	175	545	279	241.5	216	M20	8-22
8"	200	71	150	210	645	343	298.5	270	M20	8-22
10"	250	76	160	250	695	406	362	324	M24	12-25
12"	300	86	178	285	830	483	432	381	M24	12-25
14"	350	92	190	320	900	533	476	413	M27	12-29
16"	400	102	216	355	980	597	540	470	M27	16-29
18"	450	114	222	380	1030	635	578	533	M30	16-32
20"	500	127	229	415	1110	699	635	584	M30	20-32
24"	600	154	267	475	1305	813	749.5	692	M33	20-35
30"	750	165	292	580	1525	985	914	857	M33	28-35
32"	800	190	318	630	1585	1060	978	914	M39	28-41
36"	900	203	330	680	1765	1168	1085	1022	M39	32-41
