进口气动蝶阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

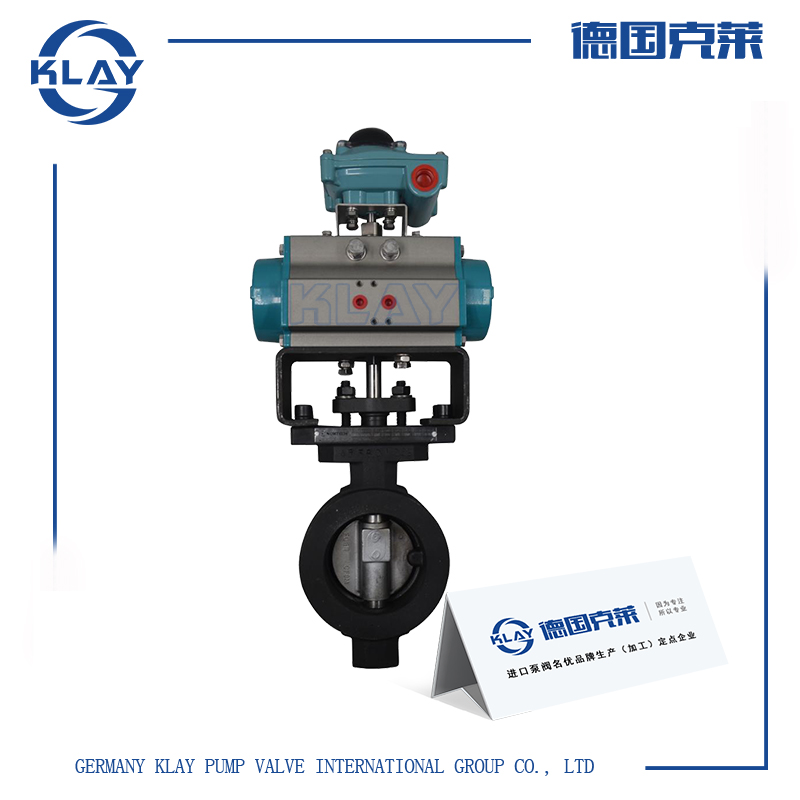

一、进口气动蝶阀产品详情

进口气动蝶阀带有执行器安装平台，可方便与执行器连接，极大的减少了传统蝶阀安装执行机构的成本。用于阀门与执行器连接的同轴环结构避免阀杆中心偏移及随之产生的阀杆密封填料的早期磨损，极大地提高了阀杆密封性及阀门使用寿命，从而彻底杜绝了外泄漏。阀杆防吹结构设计，蝶阀的阀杆防吹设计为：在轴的上部为阶梯结构，可以防止阀杆意外断裂而被吹出造成伤害事故。

二、进口气动蝶阀技术参数

产品材质：铸钢、碳钢、不锈钢

产品口径：DN50-600

产品用途：酸、碱、氯化物、硫酸盐溶、氨化物、脂肪族化合物

连接方式：对夹式

气动形式：双作用、单作用(弹簧复位)

流体温度:-40~220℃、MF1：-20~100℃、MF8：-40~160℃

密封材质：丁晴橡胶(MF1)、聚四氟乙烯(MF3)、全内衬聚四氟乙烯(MF8)

三、进口气动蝶阀工作原理

是以压缩空气0.4-0.7MPa的气源为动力，驱动阀杆带动带碟板在阀体内做0-90度的旋转，达到对蝶阀全开和全关的操作控制。气动对夹蝶阀可根据工况要求，对执行器装配阀门定位器，输入4-20mA的相关信号，从而控制蝶阀碟板的开度大小，实现对管道中介质的压力、流量、温度、液位等参数的百分比精准调节。气动对夹蝶阀不仅可用于工业自动控制系统中作就地控制，也可进行远距离集中控制，是工业管道中应用优先选用的系统装置之一。
