进口气动对夹蝶阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

在线订购

产品介绍

一、进口气动对夹蝶阀产品详情

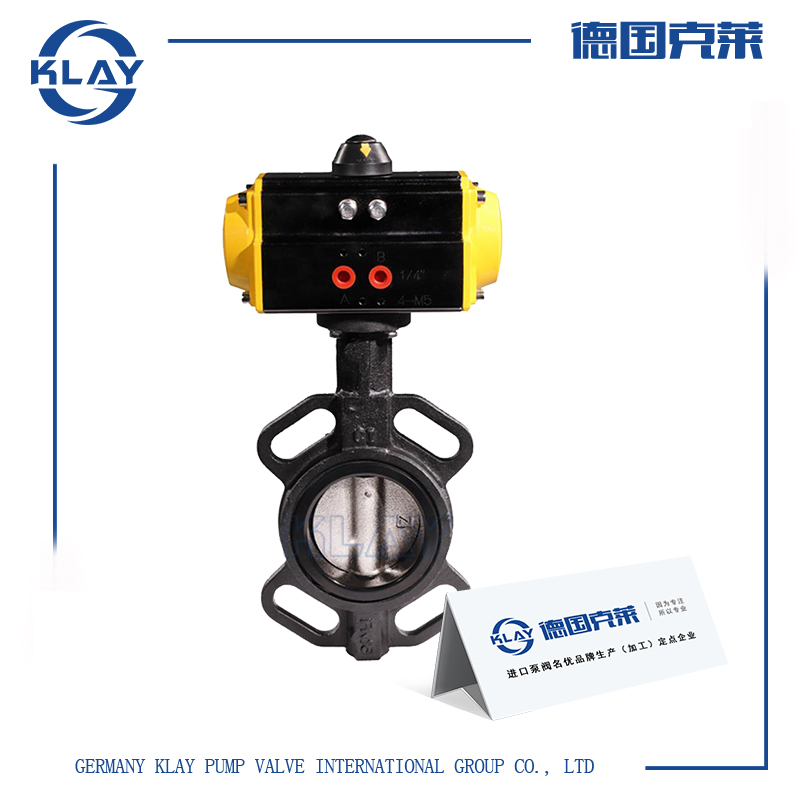

是管线优先选用的常规蝶阀，通常分为气动对夹软密封蝶阀和气动硬密封对夹蝶阀，进口气动对夹蝶阀既可作切断介质用，又可作调节介质的流量用。阀体可选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到最佳效果。

二、进口气动对夹蝶阀技术参数

尺寸范围：DN40-DN600

压力等级：PN10/16

温度范围：-20℃ -120℃

阀体材质：球墨铸铁

阀板材质：球铁镀镍 /SS304/SS316/ 尼龙 / 双相钢 / 铝青铜

阀轴材质：SS410/SS431

阀座材质：EPDM( 三元乙丙橡胶 )/NBR( 丁晴橡胶 )/VITON( 氟橡胶 )

应用范围：水，热水，饮用水，纯水，海水，轻腐蚀介质，气体

连接标准：EN/JB/GB/HG/ANSI

三、进口气动对夹蝶阀工作原理

由气动执行机构和蝶阀连接组成，进口气动蝶阀是通过压缩空气进入气动执行机构驱动执行器带动圆型的蝶板做90°旋转运动，来作为管道开关和调节流量使用。气动蝶阀是通过0-90度的启闭作为工作原理。即为0度为全关状态，90度为全启状态。在气动执行器上添加定位器，输入相应的信号，可对蝶阀碟版进行0-90度的任意调节。

四、进口气动对夹蝶阀性能特点

②结构简单、紧凑，操作扭矩小，90°回转开启迅速;

③流量特性为直线，调节性能好;

④蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点;

⑤蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏;

⑥密封件可更换，且密封可靠达到双向密封;

⑦蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类;

⑧气动软密封蝶阀可设计成法兰连接和对夹连接。

五、进口气动对夹蝶阀外形尺寸

公称通经(DN)	主要尺寸						法兰尺寸
	硬密封		软密封		A	H1	1.0MPa		1.6MPa		2.5MPa
	L1	H	L2	H	A	H1	K	n-Фd	K	n-Фd	K	n-Фd
50	43	112	43	63	180	315	125	4-18	125	4-18	125	4-18
65	46	115	46	70	180	330	145	4-18	145	4-18	145	8-18
80	46	120	46	83	245	390	160	4-18	160	8-18	160	8-18
100	52	138	52	105	240	431	180	8-18	180	8-18	190	8-22
125	56	164	56	115	240	455	210	8-18	210	8-18	220	8-26
150	56	175	56	137	350	626	240	8-22	240	8-22	250	8-26
200	60	200	60	164	350	720	295	8-22	295	12-22	310	12-26
250	68	243	68	206	550	800	350	12-22	355	12-26	370	12-30
300	78	250	78	230	600	860	400	12-22	410	12-26	430	16-30
350	78	280	78	248	600	883	460	16-22	470	12-26	490	16-33
400	102	305	102	289	600	972	515	16-26	525	16-26	550	16-36
450	114	350	114	320	750	1043	565	20-26	585	16-30	600	20-36
500	127	380	127	343	750	1098	620	20-26	650	20-30	660	20-36
600	154	445	154	413	750	1236	725	20-30	770	20-33	770	20-39
700	165	480	165	478	750	1431	840	24-30	840	24-36	875	24-42
800	190	530	190	525	750	1488	950	24-33	950	24-39	990	24-48
900	203	580	203	585	1250	1615	1050	28-33	1050	28-39	1090	28-48
1000	216	650	216	640	1500	1765	1160	28-36	1170	28-42	1210	28-56
1200	254	760	254	755	1500	1976	1380	32-39	1390	32-48	1420	32-56
