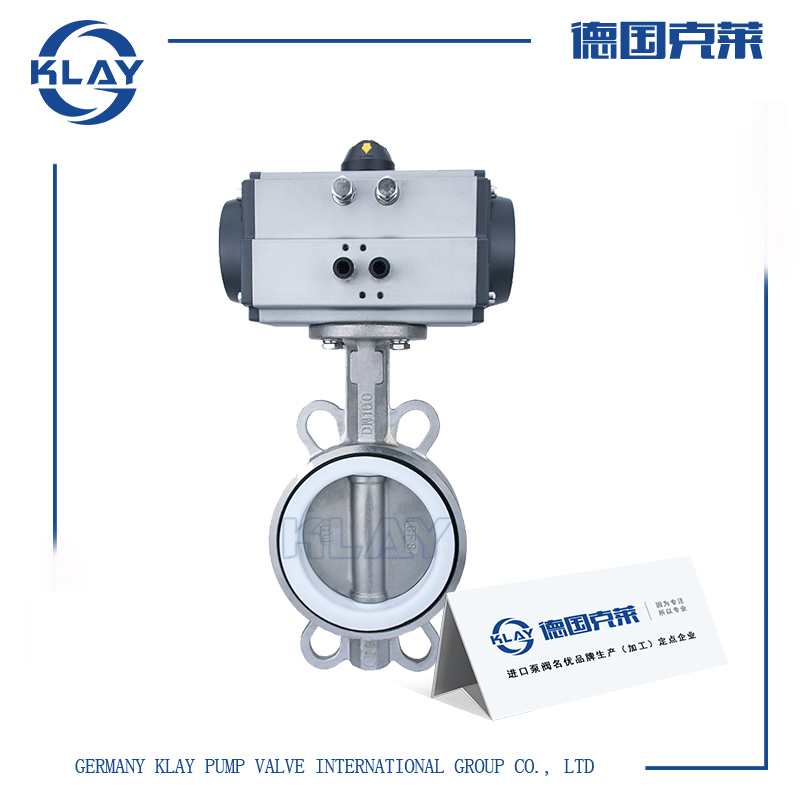

进口气动四氟蝶阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口气动四氟蝶阀产品详情

进口气动四氟蝶阀耐温比气动衬胶蝶阀高，适合在150度介质温度以下来使用，在脱硫脱硝系统中被广泛的应用，具有很强的抗腐蚀性能，阀体材质采用铸钢或者不锈钢，阀板可以用不锈钢、双相不锈钢或者碳钢衬聚四氟乙烯等材质，性价比高、种类齐全，进口气动四氟蝶阀可以选配电磁阀作为开关控制、选配阀门定位器来实现对管道介质流量大小的调节。

二、进口气动四氟蝶阀技术参数

公称通径DN(mm)	50～1200
公称压力	PN1.0、1.6、2.5MPa
连接形式	对夹式
阀板形式	垂直板式
配置执行机构	KA/KW系列单双作用气动执行器
控制方式	开关型(开关两位控制)、调节型(4～20mA控制)

三、进口气动四氟蝶阀工作原理

可配行程限位开关、电磁阀、过滤减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。亦可外配气动阀门定位器，输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。重量轻，安装方便，驱动扭矩较小的优点。气动四氟密封蝶阀既可作切断介质用，又可作调节介质的流量用。

四、进口气动四氟蝶阀性能特点

1、齿轮式双活塞，输出力矩大，体积小;

2、气缸选用铝金材料，重量轻、外形美观;

3、可在顶部、底部安装手动操作机构;

4、齿条式连接可调节开启角度、额定流量;

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作;

6、IS05211标准连接为产品的安装更换提供了方便;

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门同步精度。

五、进口气动四氟蝶阀外形尺寸

公称通径 DN	外型尺寸mm				外型连接尺寸
公称通径 DN	L	L1	L2	H	D	N-D
50	42	141/159	71/83	269/281	120	4-23
65	44.7	159/211	83/95	283/303	136.2	4-26.5
80	45.2	159/248	83/107	289/309	160	8-18
100	52.1	211/269	95/123	320/338	185	4-24.5
125	54.4	248/269	107/123	351/366	215	4-23
150	55.8	269/345	123/152	380/405	238	4-25
200	60.6	345/409	152/172	435/477	295	4-29
250	65.6	409/438	172/187	509/552	357	4-29
300	76.5	438/550	187/215	597/622	407	4-30
350	76.5	550/600	215/240	653/688	467	4-30
400	86.5	550/633	215/262	720/787	515	4-30
450	105.6	600/633	240/262	772/858	565	4-30
500	131.8	633/730	262/330	867/1004	620	4-33
600	152	730/1700	330/-	998/1220	725	4-36
700	163	1320/1970	-	1116/1282	840	4-36
800	188	1430/2700	-	1330/1007	950	4-39
