进口气动塑料蝶阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

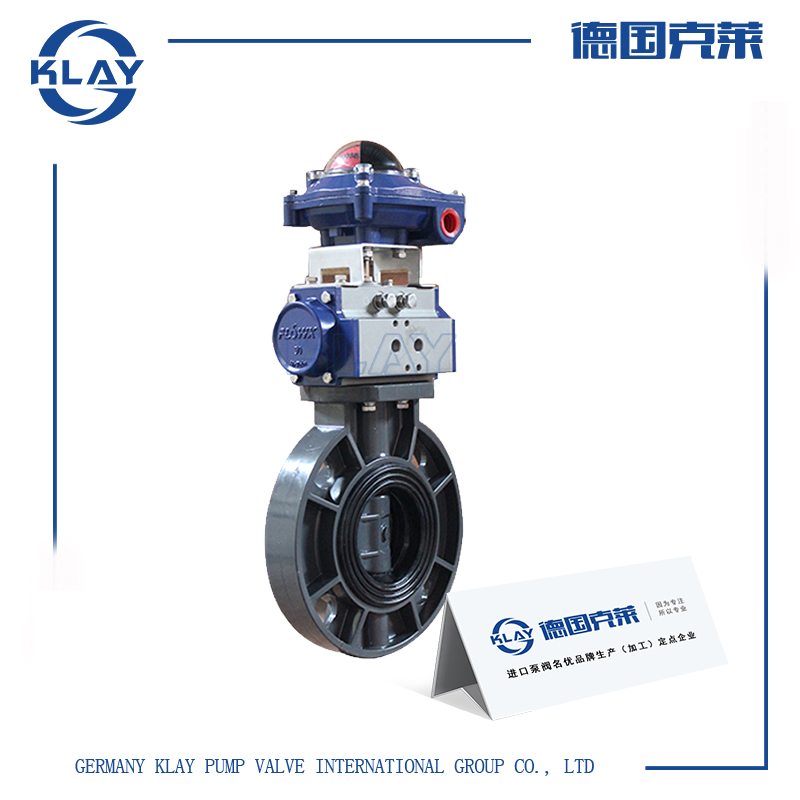

一、进口气动塑料蝶阀产品详情

具有耐腐蚀性强，耐磨损，阀体重量轻等优点，且应用范围广，阀体结构采用中线式，容易拆卸，维护简单，适用于水、空气、油类、腐蚀性化学液体。气动塑料蝶阀通过压缩空气即可直接进行开关量调节，装配上阀门定位器输入4-20mA信号，可对介质流量，压力，温度等参数进行调节，被应用于一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。

二、进口气动塑料蝶阀技术参数

公称通径：DN50～300mm

公称压力：PN 1.0 Mpa

连接方式：对夹式

适用温度：0～+60℃

结构形式：A型

阀芯结构：圆盘式中线阀芯

阀体材质：UPVC、CPVC、PP、PVDF

阀芯材质：UPVC、CPVC、PP、PTFE

密封材质：FPM、EPDM、NBR

适用介质：水，油品，气等腐蚀性介质

可选附件：限位开关、定位器、电磁阀、减压阀

三、进口气动塑料蝶阀工作原理

采用聚丙烯UPVC、CPVC材料，耐化学性非常好，对一般的酸、有机溶剂的抵抗性好。密封橡胶材料有三元乙丙橡胶EPDM和氟橡胶FPM等。根据其各自的特点而适用于不同的环境：EPDM可耐一般酸碱，耐化学药品性和耐水性好，但不耐矿物油和过热蒸汽(200℃)，使用温度在-40～120℃。而FPM耐油、耐热、耐酸碱和耐化学药品性能佳。常用于耐高温、耐腐蚀的场合，使用温度在-20℃～210℃。

四、进口气动塑料蝶阀性能特点

1、材质卫生无毒，结构简单、体积小、重量轻、材料耗用省，安装尺寸小;

2、连接是由两端的法兰对夹而成，方便拆卸维修，耐磨损、容易拆卸，维护简单易;

3、气动UPVC蝶阀开关迅速、90度往复回转，驱动力矩小;

4、气动塑料蝶阀根据不同的介质有多种材料可选，耐腐蚀性强，体积小，适用于多种管路，应用范围广。

五、进口气动塑料蝶阀外形尺寸

规格		尺寸 (am)											工作压力 (MPa)	重量 (kg)
am	inch	D	D1				D2	L1	L	H1	H2	n-Φ		RPP	PVDF	CPVC	UPVC
am	inch	D	D1	JIS	DIN	ANSI	D2	L1	L	H1	H2	n-Φ		RPP	PVDF	CPVC	UPVC
125	5"	131	210	210	210	8.50	250	300	70	163	93	-	0.5	7	7.4	7.3	7.2
150	6"	153	240	240	240	9.50	285	300	74	176	93	-	0.5	7.5	8.3	8.1	7. 9
200	8"	204	295	290	295	11.75	340	180	87	210	93	-	0.4	14	18	17	15.8
250	10"	255	350	355	350	14.25	395	180	114	240	93	-	0.3	14	22	20.7	19.5
300	12"	307	400	400	400	17.00	445	180	114	270	93	-	0.3	21	30	28	25.5
350	14"	358	460	445	460	18.75	505	180	127	300	93	-	0.3	23	35	32.8	30
400	16"	389	515	510	515	21.25	580	240	140	350	108	-	0.3	33	44	41	38
450	18"	446	565	565	565	22.75	615	240	152	370	108	-	0.2	50	65	61	56 5
500	20"	494	620	620	620	25.00	670	260	152	400	108	-	0.2	70	91	85	79
600	24"	590	725	730	725	29.50	780	260	178	465	108	-	0.2	100	125	118	1 11
