进口涡轮蝶阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

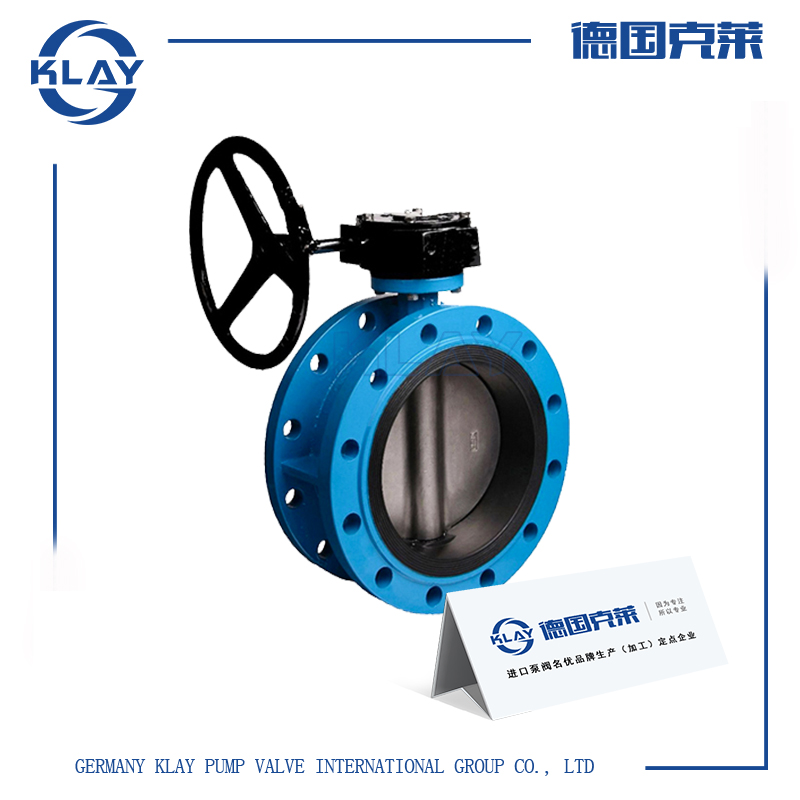

产品介绍一、进口涡轮蝶阀产品详情
适用于温度≤120℃，公称压力≤16MPa的食品、医药、化工、石油、电力、台金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。二、进口涡轮蝶阀技术参数
公称通径：DN40~350mm
公称压力：PN0.6~1.6MPa
适用温度：≤120℃
适用介质：空气、水、污水、蒸气、煤气、油品等
主要材质：球墨铸铁、铸钢、合金钢、不锈钢
驱动方式：手动、蜗轮传动、气传动、电传动
设计标准：GB/T12238-1989、 lS0 10631-1994或BS EN593-1998
法兰连接尺寸 GB/T17241.6-1998 、IS0 7005-2或BSEN 1092-2002
结构长度 : GB/T1 2221-1989、lS0 5752-1988或BS EN558-1
压力试验：GB/T13927-1 992、JB/T9092-1999、lS0 5028-1993或BS 6755-l-1986
三、进口涡轮蝶阀工作原理
结构简单、体积小、重量轻。只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
四、进口涡轮蝶阀性能特点
1、设计新颖、合理，结构，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
五、进口涡轮蝶阀外形尺寸
| 规格 | H1 | H2 | H3 | A | F |
| DN50 | 62 | 130 | 68 | 138 | 148 |
| DN65 | 73 | 145 | 68 | 138 | 148 |
| DN80 | 85 | 155 | 68 | 138 | 148 |
| DN100 | 102 | 172 | 68 | 138 | 148 |
| DN125 | 116 | 190 | 68 | 138 | 148 |
| DN150 | 130 | 210 | 68 | 138 | 148 |
| DN200 | 160 | 243 | 79 | 202 | 280 |
| DN250 | 193 | 282 | 79 | 202 | 280 |
| DN300 | 230 | 310 | 79 | 202 | 280 |
| DN350 | 256 | 345 | 79 | 202 | 280 |
| DN400 | 283 | 377 | 98 | 280 | 380 |
| DN450 | 317 | 392 | 98 | 280 | 380 |
| DN500 | 355 | 430 | 110 | 220 | 380 |
| DN600 | 410 | 500 | 110 | 220 | 380 |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口涡轮蝶阀性能参数、结构尺寸、价格等详情请联系我们。
