进口消防信号蝶阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

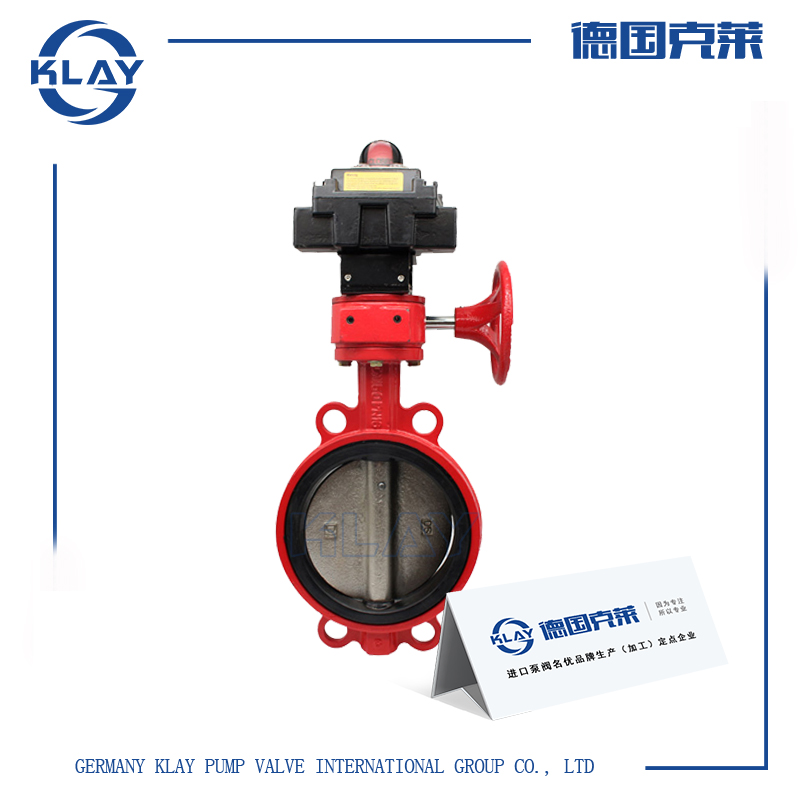

产品介绍一、进口消防信号蝶阀产品详情
其设计采用偏心蝶阀板，轴端设置凸轮机构与开关信号接触，能有效提供阀门开启与关闭的信号，并能输出连接声光设施，提供声与光的信号，一般用于为消防设施配套所用。
二、进口消防信号蝶阀技术参数
|
公称通径 |
DN（mm) |
5～300 |
|
公称压力 |
PN(Mpa) |
1.6 |
|
试验压力PS（Mpa) |
强度试验 |
2.4 |
|
密封试验 |
1.76 |
|
|
适用介质 |
水、海水、（油品） |
|
|
适用温度 |
≦125℃ |
|
三、进口消防信号蝶阀工作原理
进口消防信号蝶阀的顶部设有阀门启闭电信号装置，当消防信号蝶阀被误关闭20%(全开度的1/4)时，电信号装置便输出被误关闭的信号到消防控制中心，所以消防信号蝶阀是消防自动喷水灭火系统的较佳配套产品。
四、进口消防信号蝶阀性能特点
信号装置设计于蜗杆、蜗轮驱动装置的顶部，并与阀杆直联传动，在精密全封闭的机电装置内，设有消防信号蝶阀开启度机械指示器和进口电气元件及防锈机件、输出信号长期稳定可靠。
五、进口消防信号蝶阀外形尺寸
|
DN |
L |
D1 |
D |
Z-D |
H |
HO |
A |
B |
DO |
WT-KGS |
|
50 |
43 |
125 |
165 |
4-18 |
102 |
262 |
200 |
200 |
160 |
15 |
|
65 |
46 |
145 |
185 |
4-18 |
112 |
382 |
200 |
200 |
160 |
17 |
|
80 |
49 |
160 |
200 |
8-18 |
120 |
400 |
200 |
200 |
160 |
19.5 |
|
100 |
56 |
180 |
220 |
8-18 |
137 |
434 |
200 |
200 |
160 |
23 |
|
125 |
64 |
210 |
250 |
8-18 |
162 |
480 |
200 |
200 |
160 |
28 |
|
150 |
70 |
240 |
285 |
12-22 |
174 |
550 |
280 |
280 |
240 |
48 |
|
200 |
71 |
295 |
240 |
12-26 |
207 |
615 |
280 |
280 |
240 |
53 |
|
250 |
76 |
355 |
405 |
12-26 |
242 |
694 |
280 |
280 |
240 |
94 |
|
300 |
83 |
410 |
460 |
12-26 |
284 |
829 |
420 |
520 |
350 |
124 |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口消防信号蝶阀性能参数、结构尺寸、价格等详情请联系我们。
