进口真空蝶阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

在线订购

产品介绍

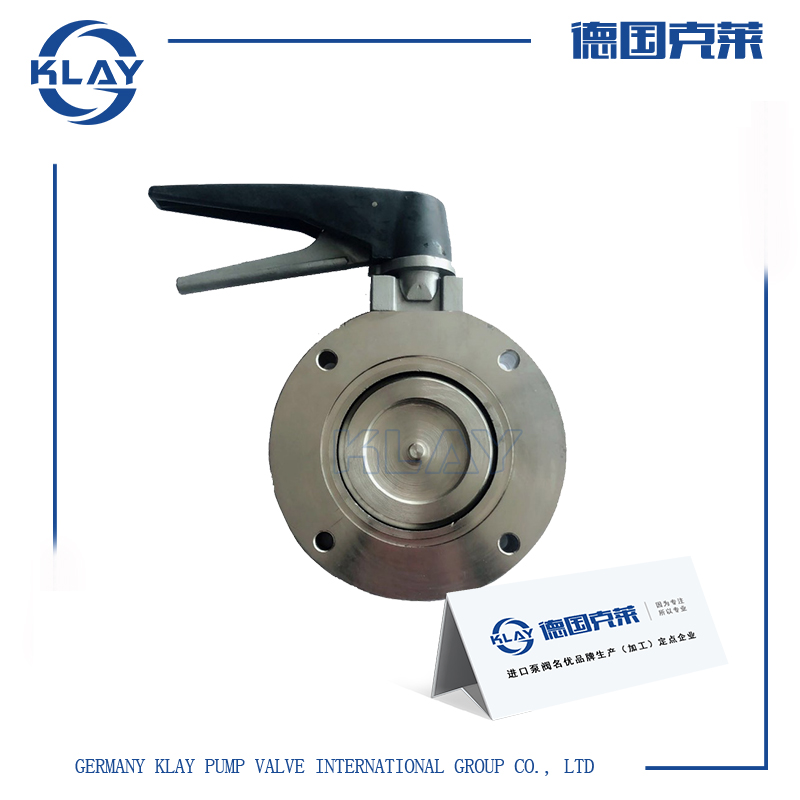

一、进口真空蝶阀产品详情

主要用于开关、切断或接通管路中的介质，亦可用于流体的调节与控制。适用于水、溶剂、酸、天然气、氧气、过氧化氢、甲烷和乙烯。目前已应用于化工、石化、石油、造纸、采矿、电力、液化气、食品、给排水、市政、机械设备配套、电子工业，城建等领域。

二、进口真空蝶阀技术参数

公称压力：(MPa)0.250.25

试验压力：(MPa)强度试验0.40.4

密封试验：0.2750.275

工作压力：(MPa)0.250.25

适用介质：无腐蚀饱和水蒸气

适用温度℃：≤120≤200

真空浅漏率：≤6.67×10-2PaM3S-1

法兰连接尺寸标准：GB2555～2556-81

压力试验标准：GB/T13927-92

三、进口真空蝶阀工作原理

用于无腐蚀的饱和水蒸气低真空管路上，作为闭路设备。DK941X真空蝶阀为密封型蝶阀，蝶阀两端轴封处用0.25MPa的压力水密封，确保轴封处不泄漏。上海一环生产的DK941X真空蝶阀结构为双阀座形势，两座之间以及轴端处均为橡胶密封与压力水(压值0.25MPa)相结合形式密封。如用户需要，可在阀体壁上加装电热装置。

五、进口真空蝶阀外形尺寸

DN	D	Do	D1	B	H	B1	L	n-φc
32	78	64	36	22	32	36	115	4-φ7
40	85	70	44	22	40	36	115	4-φ7
50	110	90	55	22	50	36	115	4-φ9
65	125	105	70	26	130	38	135	4-φ9
80	145	125	85	30	140	38	135	4-φ9
100	170	145	105	30	153	38	135	4-φ12
150	220	195	156	35	179	40	165	8-φ12
200	275	250	208	40	208	40	185	8-φ12
250	330	300	258	45	234	45	300	8-φ14
300	380	350	308	55	300	55	350	8-φ14
400	500	465	408	60	340	60	500	8-φ18
