进口气动高性能蝶阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

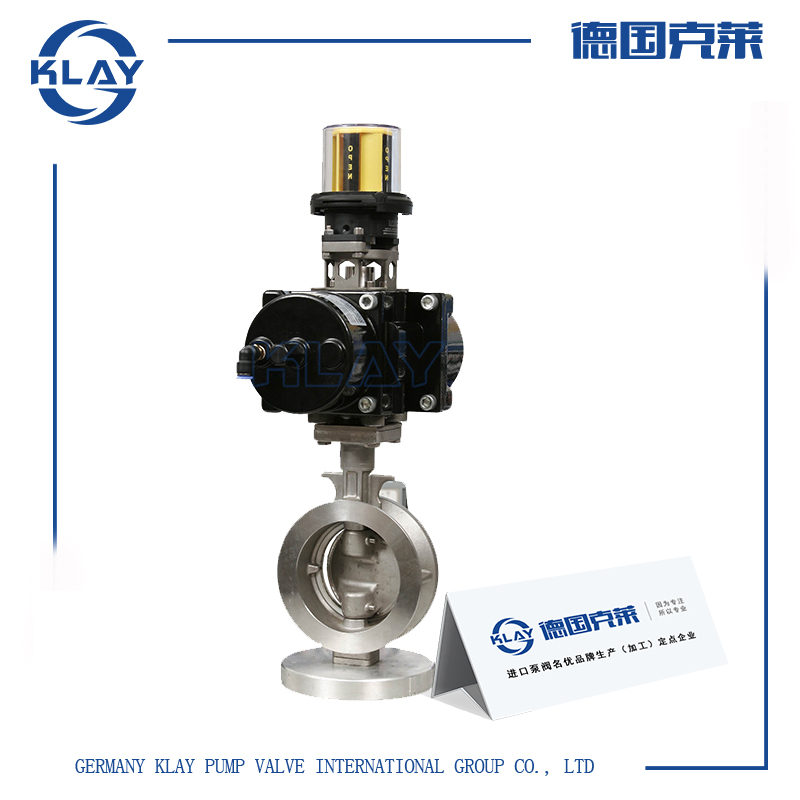

产品介绍一、进口气动高性能蝶阀产品详情
进口气动高性能蝶阀采用双偏心结构，使用包括符合NACE要求和抗磨蚀的多种材料。阀门具有可靠的密封性能，广阔的工况条件，低小的操作扭矩，长久的使用寿命，特殊工况安全防火等性能。广泛适用于水、气、油等常用介质和食品、医药等工业介质，以及化工领域的腐蚀性介质。
二、进口气动高性能蝶阀技术参数
【阀体】
结构形式：扁平铸外型
公称通径：80-600mm
公称压力：PN 1.6 ANSI150 JIS 10K
连接型式：对夹式
常温型(与阀体一同铸造)：-45°C-+200°C
高温型：+200°C-+500°C
【阀内组件】
阀板形式：有些球面型(密封环触摸型)
流量特性：近似等百分比特性
阀板材质：ZG0Cr17Ni12Mo2和ZG1Cr18Ni9+镀硬铬ZG0Cr17Ni12Mo2和ZG1Cr18Ni9+堆焊硬质合金
阀板转角：60°~90°
阀座材质：硬密封(0Cr17Ni12Mo2)软密封(聚四氟乙烯+二硫化钼)
阀轴材质：0Cr17Ni12Mo2
三、进口气动高性能蝶阀工作原理
进口高性能蝶阀的启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。进口蝶阀的优点有结构简单、体积小、重量轻、安装尺寸小、开关迅速，具有独特的自密封和双偏心结构，可作快速切断或调节流量之用。
是我司引进进口厂家技术，解决了通用阀门难以适应的高低温、高压、真空等工况而开发的产品。该进口高性能蝶阀连接方式可采用对夹式或用于大管径及管路终端的凸耳式单法兰设计。除了按ASME B16.5、B16.47标准外，还可按用户要求，用于DIN标准、JIS标准和国标等连接尺寸。
四、进口气动高性能蝶阀优势特点
①根据不同的介质选用不同结构材料和特殊处理材料,可用于深冷/蒸汽/氯气/氧气/真空/腐蚀等特殊工况；
②阀轴的固定可靠：阀轴的顶端有防吹出结构，在轴意外断裂时防止轴的上部移窜出压盖；
③阀座密封材料：S型弹性密封阀座，确保关闭可靠，可自动补偿温度和压力的变化，以及因长期开关使用而磨损的密封补偿；
④密封等级：ANSI/FCI70-2规定了控制阀的泄漏等级和试验程序。VI为最低泄漏等级。高性能蝶阀能达到MSS-SP61的无气泡密封,要高于VI级；
⑤自密封结构紧密闭合：采用双偏心结构，阀门在完全关闭前，阀板与阀座将维持在无接触状态，摩擦小、扭矩低。利用阀板和阀环上的液体压力，使两者紧密结合，因为液体压力越高，密闭性能越好;在构造上，两个方向无论哪一方受力，都可利用液体压力，使阀板和阀环紧密接合。
五、进口气动高性能蝶阀结构尺寸
|
对夹式/CLASS 150LB尺寸重量
|
|||||||||||
|
NPS
|
1.5"
|
2"
|
2.5"
|
3"
|
4"
|
5"
|
6"
|
8"
|
10"
|
12"
|
14"
|
|
φA
|
38
|
50
|
59
|
73
|
96
|
111
|
142
|
188
|
236
|
282
|
314
|
|
B
|
82
|
82
|
111
|
120
|
133
|
135
|
152
|
187
|
231
|
260
|
315
|
|
C
|
70
|
70
|
82
|
93
|
110
|
120
|
135
|
172
|
202
|
241
|
295
|
|
H
|
42.5
|
42.5
|
82
|
82
|
82
|
82
|
82
|
82
|
97
|
97
|
105
|
|
FTF
|
44
|
44
|
48
|
48
|
54
|
57
|
57
|
64
|
71
|
81
|
92
|
|
kg
|
-
|
3.2
|
5
|
6
|
8
|
12
|
13
|
20
|
35
|
51
|
-
|
|
凸耳式/CLASS 150LB尺寸重量
|
|||||||||
|
NPS
|
2.5"
|
3"
|
4"
|
5"
|
6"
|
8"
|
10"
|
12"
|
14"
|
|
φA
|
59
|
73
|
96
|
111
|
142
|
188
|
236
|
282
|
314
|
|
B
|
111
|
120
|
133
|
135
|
152
|
187
|
231
|
260
|
315
|
|
C
|
82
|
93
|
110
|
120
|
135
|
172
|
202
|
241
|
295
|
|
H
|
82
|
82
|
82
|
82
|
82
|
82
|
97
|
97
|
105
|
|
FTF
|
48
|
48
|
54
|
57
|
57
|
64
|
71
|
81
|
92
|
|
kg
|
6.4
|
8
|
11
|
18
|
16.2
|
31
|
42.2
|
64.8
|
-
|
|
法兰式/CLASS 150LB尺寸重量
|
||||||||
|
NPS
|
3"
|
4"
|
5"
|
6"
|
8"
|
10"
|
12"
|
14"
|
|
φA
|
73
|
96
|
111
|
142
|
188
|
236
|
282
|
314
|
|
B
|
121
|
133
|
135
|
152
|
187
|
232
|
260
|
315
|
|
C
|
93
|
110
|
120
|
135
|
172
|
202
|
241
|
295
|
|
H
|
82
|
82
|
82
|
82
|
82
|
97
|
97
|
105
|
|
FTF
|
114
|
127
|
140
|
140
|
152
|
168
|
178
|
190
|
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口气动高性能蝶阀型号参数、结构原理、价格等详情请联系我们。
