进口电动高性能蝶阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

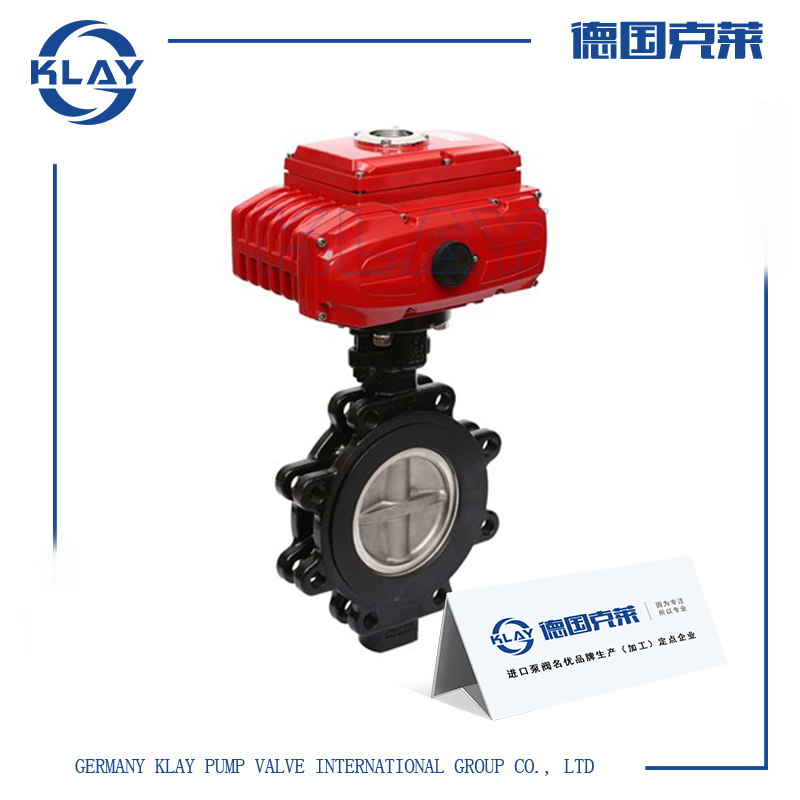

一、进口电动高性能蝶阀产品详情

进口电动高性能蝶阀产品结构浮动式阀座设计，依据压力源之方向，自动调整座位置，达到蝶阀双面持压之效果，並增加了阀座使用寿命，使用寿命长。蝶阀阀轴经过防尘设计，防止了流体进入阀轴造成阀轴卡死之情況，高性能蝶阀依不同工況，可选用不同材质及性能，阀座采用了PTFE、RTFE、PEEK、METAL等材抽，适用于石化、炼油、空分、CDA等工况。

二、进口电动高性能蝶阀技术参数

公称通径：DN50-DN1500(2"~60")

公称压力：1.0Mpa-4.0Mpa(150LB~300LB)

适用温度：-50℃~450℃ 适用介质：水、蒸汽、油品、腐蚀性介质

连接方式：对夹/法兰/凸耳

泄漏等级：无气泡密封零泄漏

阀体材质：碳钢、铸钢、不锈钢CF8/CF8M

阀座材质：PTFE/RPTFE/PPL/不锈钢/镍基合金

蝶板材质：不锈钢CF8/CF8M

阀杆材质：不锈钢17-4PH

填料材质：PTFE/柔性石墨

轴套材质：不锈钢/PTFE

三、进口电动高性能蝶阀工作原理

进口电动高性能蝶阀具有防火结构，连接方式可采用对夹式或用于大管径及管路经终端的凸耳式单法兰。设计阀座外面是活动的嵌件，法兰夹的越紧、耐压力大密封性好，更换阀座方便简单，只需取下嵌件就可取出阀座，不必拆卸阀板和阀轴，采用带有球形密封表面的双偏心蝶板，配以单片挠性唇式密封座，适用于要求可靠密封和良好调节特性的场合，由于双偏心蝶板的设计，电动高性能蝶阀具有严密的密封性能，较长的使用寿命。可作快速切断或调节流量之用。

四、进口电动高性能蝶阀优势特点

【进口电动执行器】

①功能强劲:智能型、调节型、开关式；

②体积小巧：体积仅相当于同类产品的35%左右；

③使用方便：采用单相电源，接线简单;采用独创的球型凸出结构，使观察更方便;免加油免点检、防水防锈、任意角度安装；

④保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能；

⑤智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。
【进口高性能蝶阀】

①无须增加O圈和金属部件来辅助密封;

②唇缘式密封结构可补偿温度和压力对阀产生的变化;

③密封时几乎无摩擦，保证扭矩更小，密封性更好;

④使用单一的阀座设计，弹性好，可靠性高：唇缘式密封结构可补偿温度和压力的变化，使用寿命长，维修量小，双向达到无气泡密封;

⑤偏心轴和偏心蝶板设计：在开启和处于中间位置时阀座与蝶板不发生接触，阀座上下部位无磨损点，扭矩低，对操作机构要求小;

⑥断流和控制兼备：具有优良的控制特性，流量特性曲线等比变化，调节范围广，即使用于控制仍能紧密密封。

五、进口电动高性能蝶阀结构尺寸

DN	E	H2	H1	H	C	D	F	B1	B2	kg
50	96	80	155	534	249	105	90	43	23	28
65	119	111	192	571	249	105	90	49	27	30
80	132	121	234	613	249	105	90	49	27	32
100	157	133	258	637	249	105	90	54	30	35
125	186	135	280	659	249	105	90	64	30	37
150	216	152	301	675	249	105	90	57	33	40
200	270	187	381	755	249	105	90	64	36	50
250	324	232	467	960	339	195	180	71	41	88
300	381	260	533	1026	339	195	180	81	48	105
