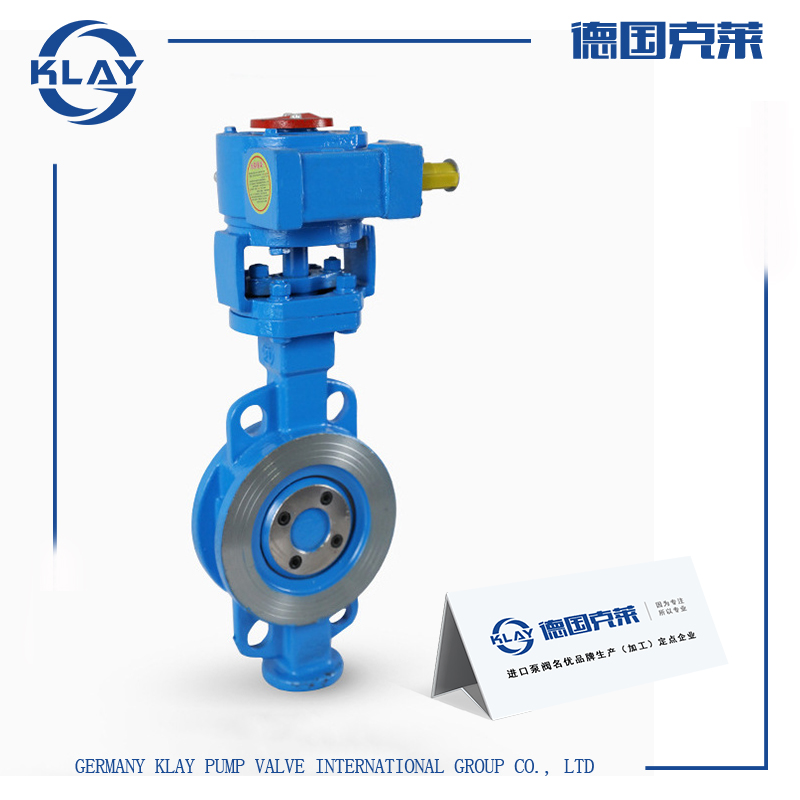

进口对夹硬密封蝶阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

在线订购

产品介绍

一、进口对夹硬密封蝶阀产品详情

用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

二、进口对夹硬密封蝶阀技术参数

公称通径(mm)：DN25~1600

公称压力(MPa)：PN0.6、PN1.0、PN1.6、PN2.5

阀门材料：WCB，CF8，CF8M，2520，321各种合金钢

适用介质：硫酸、磷酸、硝酸、盐酸、碱液、油品、氨气等

适用温度(℃)：-29~700℃

设计制造：GB/T 12238、API 609、JB/T 8527

结构长度：GB/T 12221

连接法兰：JB/T 74、GB/T 9113、API605

压力试验：GB/T 13927、JB/T9092

传动方式：手动、蜗轮传动、气动、电动

三、进口对夹硬密封蝶阀工作原理

进口三偏心蝶阀具有双向无气泡紧密关闭性能，这种几何形状保证阀瓣密封只是在关闭位置时才与阀体阀座接触，因此不会产生摩擦或磨损，并且产生一种扭矩使得弹性密封具有足够的"焊接"性能，确保密封接触的均匀一致性。

由于在双偏心蝶阀的基础上将阀座中间线形成一个角偏置，使得蝶阀在开启过程中，蝶板的密封面在开启瞬间立即脱离阀座密封面。而在关闭瞬间才会接触并压紧阀座密封面。当完全开始时，两密封面之间形成一个与双偏心密封蝶阀相同间隙，该类蝶阀的设计，消除了两密封面之间的机械磨损和擦伤，使蝶阀的密封性能和寿命都得到大大提高。

四、进口对夹硬密封蝶阀优势特点

由于本产品对夹式硬密封蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：

1、开启力矩小，灵活方便，省力节能。

2、蝶阀三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。

3、硬密封蝶阀耐高压、耐腐蚀、耐磨损、使用寿命长等。

五、进口对夹硬密封蝶阀结构尺寸

通径DN	L	D1	D2	Z-φd	H	HO	D	L2	Wt/Kgs
50	43	125	99	4-18	105	350	90°	280	9
65	46	145	118	4-18	115	370	90°	280	11
80	49	160	132	8-18	125	380	45°	280	15
100	56	180	155	8-18	140	420	45°	280	18
125	64	210	185	8-18	170	470	45°	330	22
150	70	240	210	8-23	180	500	45°	330	25
