进口涡轮法兰蝶阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

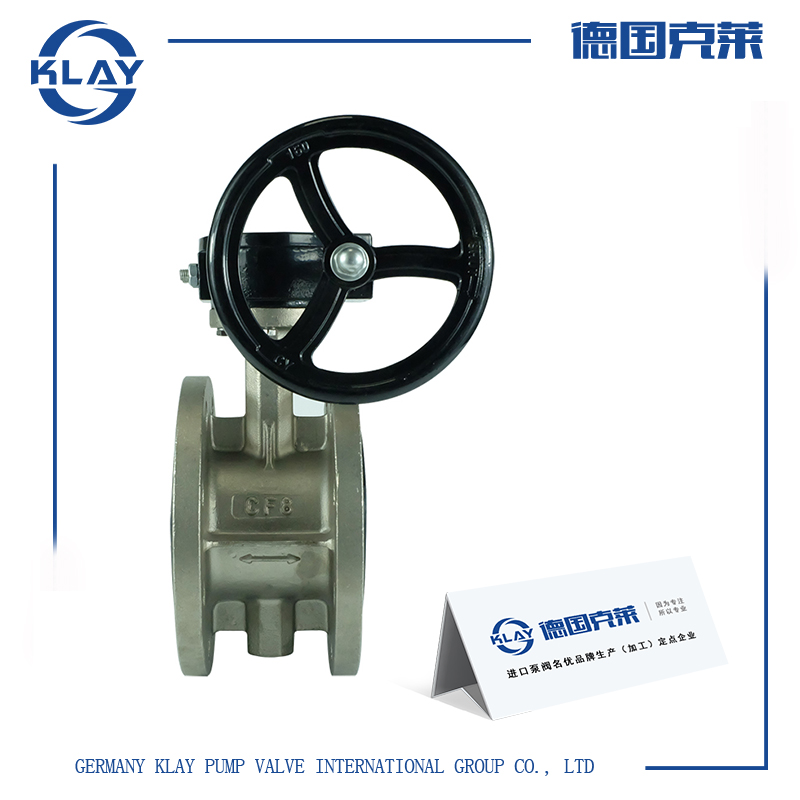

一、进口涡轮法兰蝶阀产品详情

进口蜗轮法兰蝶阀是管线优先的常规蝶阀，具有结构简单简洁，流阻系数小，流量特性趋于直线，不会滞留杂物，且重量轻，安装方便驱动扭矩较小的优点。这种阀门即可作切断介质用，又可调节介质流量用。综合了偏心法兰蝶阀和对夹蝶阀的部分优点，填补了偏心法兰蝶阀与对夹蝶阀之间的一块空白，法兰式软密封蝶阀主要适用于给排水、污水、供暖、燃气、化工、电力和市政工程及水厂等介质为水、油品和空气管道上，起切断流体或调节介质流量作用。

二、进口涡轮法兰蝶阀技术参数

公称通径：DN50-DN1200

公称压力：1.0MPa-1.6MPa适用介质：水

适用温度：0℃-80℃

阀体材质：球墨铸铁、碳钢、不锈钢

操作方式：蜗轮

设计及制造标准：GB/T 12238-2008

结构长度标准：GB/T 12221-2008

试验标准：GB/T 13927-2008

三、进口涡轮法兰蝶阀工作原理

尤其适合制作大口径阀门蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。其结构简单、成本低，可调范围较大。

四、进口涡轮法兰蝶阀优势特点

1、设计新颖、合理，结构独特，重量轻，启闭迅速。

2、操作力矩小，操作方便，省力灵巧。

3、可以任何位置安装、维修方便。

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀，使用寿命长。

五、进口涡轮法兰蝶阀结构尺寸

通径	H1	H	A	B	L
50	82	198	148	136	109
65	91	195	148	136	112
80	98	210	148	136	114
100	108	222	148	136	128
125	123	232	148	136	141
150	140	261	148	136	141
200	169	305	193	263	155
250	202	337	193	263	166
300	223	385	210	263	180
350	253	582	210	263	190
400	283	632	301	400	216
450	308	652	301	400	222
500	335	685	215	300	229
600	390	835	334	300	267
