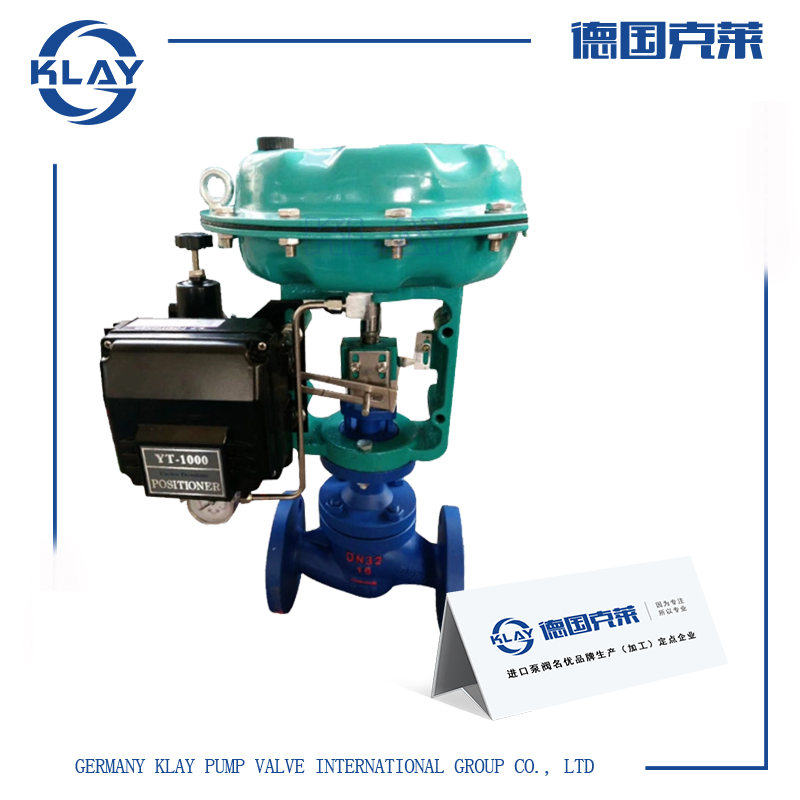

进口气动薄膜波纹管调节阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

在线订购

产品介绍

一、进口气动薄膜波纹管调节阀产品详情

由多弹簧气动薄膜执行器及波纹管密封调节阀阀体组成，阀盖处采用波纹管加填料双重密封，从根本上杜绝了介质外漏的可能性，适用于极素养、易燃易爆易挥发，及有毒或者珍贵介质的流量压力控制，也可用于真空场合。

二、进口气动薄膜波纹管调节阀技术参数

阀体参数
厂家品牌	德国克莱KLAY
型式	直通单座铸造球型阀
公称通径	15~500mm
公称压力	ANSI 125LB~600LB JIS 10~60K PN1.6~32MPa
连接型式	法兰密封面型式 FF、RF、RJ、LG、MFM
法兰标准	JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等
焊接连接	嵌接焊SW(40~50mm) 对接焊BW(65~200mm)
材料	铸钢(ZG230-450)、CrMo钢、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛、哈氏合金等耐腐蚀合金
上阀盖	波纹管密封(W) -45~+350℃
压盖型式	压盖型式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式	单座柱塞型阀型
流量特性	高精度流量特性--金属密封--等百分比特性(%CF)和线性特性(LCF)
材料	不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
波纹管材料	1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L
执行机构
型式	KLAY系列多弹簧薄膜气动执行器
膜片材料	乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围	20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型)
供气压力	140~400KPa、400~500KPa
气源接口	RC1/4"
环境温度	-30~+70℃
阀作用方式
用正作用或反作用执行机构实现阀的气-关式或气-开式

三、进口气动薄膜波纹管调节阀工作原理

阀阀体结构紧凑，流体通道呈S流线型，压降损失小，流量大，可调范围广。上阀盖采用波管纹密封结构，可彻底消除工艺介质从阀杆运动间隙向外泄漏的可能性，适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另该阀也可用于真空的场合。这是波纹管密封阀的显著特点之一。

四、进口气动薄膜波纹管调节阀性能特点

由于波纹管元件本身变形性和卓著的抗老化性，这种调节阀完全克服了填料密封阀通常存在的填料老化和温差敏感等弱点。其次，采用波纹管—填料双重密封结构，安全可靠性更好。因此，它在剧毒，强腐蚀性，放射性等稀有特殊介质的自动控制系统中得到广泛应用。阀芯导向面积大，抗振性好，调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
