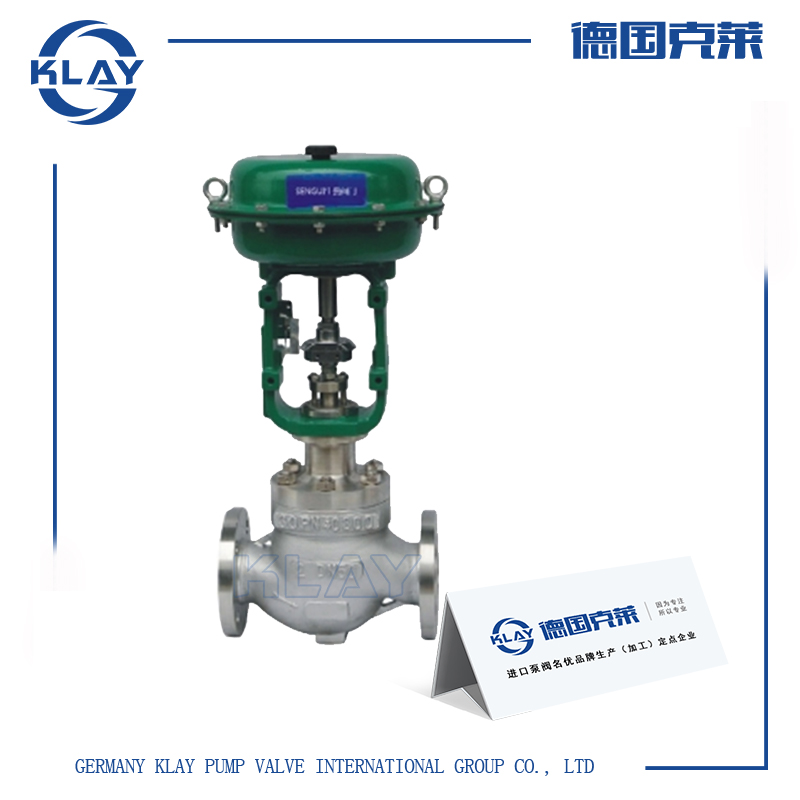

进口气动薄膜调节阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口气动薄膜调节阀产品详情

由气动薄膜执行机构和调节阀两大部分组成，它与气动调节器，减压阀、定位器或其他仪表配合使用，达到控制管道内的温度、压力、液位、流量等工艺参数。单座调节阀具有易密封，泄漏量小的优点，但平衡力较大，故工作压差不宜过高。双座调节阀具有流量系数大，不平衡力较小的特点，因而使用广泛。主要用于调节气体、液体、蒸汽等介质，用在电厂，钢铁厂，制糖，洗煤选矿等化工领域。

二、进口气动薄膜调节阀技术参数

厂家品牌	德国克莱KLAY
阀体、密封套筒	HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
阀芯、阀座	1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金
套筒、阀塞	1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金
填料	聚四氟乙烯、柔性石墨
波纹膜片	丁腈橡胶夹增强涤纶织物
弹簧	60Si2Mn
阀杆、推杆	2Cr13、1Cr18Ni9Ti
阀芯、阀塞(软质件)	增强聚四氟乙烯
波纹管	1Cr18Ni9Ti
公称通径	DN15~300mm
公称压力	PN1.0 ~6.4Mpa
额定流量系数 KV	单座、双座：5：7：11：20：30：48：75：120：190：300：480：760
额定流量系数 KV	套筒：：11：20：30：48：75：120：190：300：480：760
额定行程 (mm)	8：12：20：25：40：50
允许泄漏量	- 般：10 -4 X 阀额定容量；严密型：单、双座： 1.2X10 -7 ，套筒 5X10 -6 X 阀额定容量
软密封	VI 级

三、进口气动薄膜调节阀工作原理

由气动薄膜执行器、调节阀、定位器、附件等组成，工作以压缩空气为动力、以气缸为执行器，通过调节阀节流介质，配合阀门定位器接收来自仪表输出的信号，实现自动比例，自动调节介质温度、压力、流量等参数。台臣气动调节阀可分为气动薄膜调节阀、气动单座调节阀、气动三通调节阀、气动衬氟调节阀等，根据使用介质及参数选用对应的型号。该阀的优点是可调节范围大、起闭迅速、故障可自动关闭或开启，保证系统安全。缺点是结构相对复杂，需要确定定位器等参数，且能源浪费比较大。

四、进口气动薄膜调节阀性能特点

1、顶导向单座调节阀，结构紧凑，部件少、易维修;

2、金属阀芯适用多种工作场合，达IV级泄漏标准，ZXPQ型软密封结构阀芯达VI级泄漏标准;

3、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%;

4、可调范围大，固有可调比为50;

5、执行机构采用多弹簧结构，高度减少30%、重量减轻30%;

6、ZXPV型波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏;

7、ZXPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

五、进口气动薄膜调节阀外形尺寸

阀门尺寸		L						H1	H2	h1	H3	C	B	A	L2	执行机构
inch	mm	ANSI150 PN16、25		ANSI300 PN40		ANSI600PN64、100		H1	H2	h1	H3	C	B	A	L2	执行机构
3/4	20	184	7.25	184	7.25	206	8.12	425	53	213	704	288	200	200	289	KHB-22
1	25	184	7.25	184	7.25	210	8.25	435	58	218	710	288	200	200	289	KHB-22
1 1/4	32	200	7.87	200	7.87	251	9.88	448	70	231	722	288	200	200	289	KHB-22
1 1/2	40	222	8.75	222	8.75	251	9.88	448	75	231	722	288	200	200	289	KHB-23
2	50	254	10	254	10	286	11.25	487	83	255	740	288	200	200	289	KHB-23
2 1/2	65	276	10.88	276	10.88	311	12.25	628	93	311	884	360	355	355	347	KHB-34
3	80	298	11.75	317	12.50	337	13.25	645	98	328	902	360	355	355	347	KHB-34
4	100	352	13.88	368	14.50	394	15.50	656	115	328	913	360	355	355	347	KHB-34
5	125	420	16.53	400	15.75	500	19.69	806	125	389	1274	470	570	570	476	KHB-45
6	150	451	17.75	473	18.62	508	20.00	857	143	440	1325	470	570	570	476	KHB-45
8	200	600	21.38	568	22.38	610	24	926	180	514	1394	470	570	570	476	KHB-45
