进口气动电站调节阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

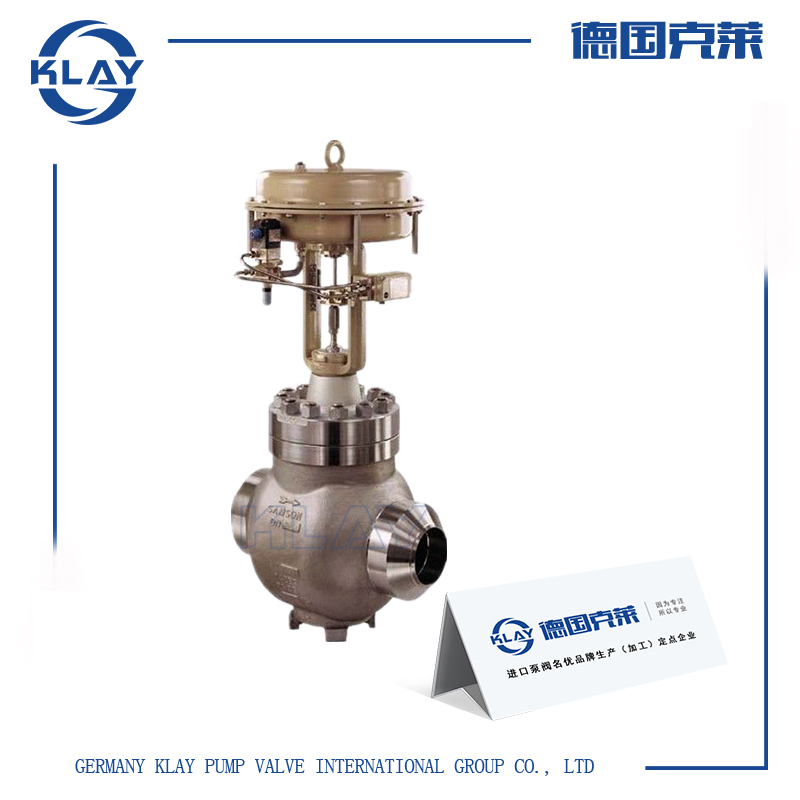

一、进口气动电站调节阀产品详情

能基本上解决调节阀在控制高压差介质时所存在的寿命短等问题。进出口管道呈角形，有二级或四级降压结构，可有效地避免汽蚀和降低噪音，适用于控制高压差流体。广泛应用于水处理设备,化工设备,石化设备,石油设备,造纸设备,采矿设备,电力设备配套,液化气设备,食品设备,制药设备,给排水设备,市政阀门,机械设备阀门,电子工业阀门,城建阀门,工业管道阀门,通用零部件,工业设备,消防暖通,中央空调,过滤设备,环保设备等领域。

二、进口气动电站调节阀技术参数

厂家品牌：德国克莱KLAY

型式：单座铸造球形阀

公称通径：25/40/50/80mm

连接形式：法兰连接 RF、RJ

法兰标准 JIS B2201-1984

焊接连接嵌接焊SW(25~80mm) 对接焊BW(80mm)

材料：碳钢(ZG230-450)、CrMo钢、不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2TI、ZG316L等)

上阀盖：常温型(P)：-5-+230℃

伸长I型(EI)：+230~+560℃

压盖型式：螺栓押金式

填料：V型聚四氟乙烯调料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

①阀内组件

阀芯型式：单座栓塞型阀芯

流量特征：等百分比特性(%C)和线性特性(LC)

材料：不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18/316L)、不锈钢堆焊司钛莱合金、钛和耐腐蚀合金等

②执行机构

型式：KHA多弹簧薄膜执行机构、KVA5单弹簧薄膜执行机构、KVA6单作用气缸活塞执行机构、KVP双作用气缸活塞执行机构

膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

弹簧范围：20-100/40-200/80-240KPn(LHA、LVA5型)，190-250/100-300/100-350KPn(LVA6型)

供气压力：260-400KPn(LHA型)、260-280KPn(LVA5型)、280-400KPn(LVA6型)、300-500KPn(LVP型)

气源接口Rc1/4

环境温度：-30-+70℃

阀作用型式：用正作用或反作用执行机构实现发的气关式或气开式

③附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

④性能

泄漏量：金属阀座小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级

回差：带定位器小于全行程的1%

基本误差：带定位器小于全行程的±1%

注：采用标准的V型聚四氟乙烯填料

可调范围：50:1

三、进口气动电站调节阀工作原理

广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄露量小阀前阀后压差不大的高粘度、含有悬浮物和颗粒状物质的的调节，可避免结焦、堵塞，便于自净与清洗的场合。本系列产品有常温型、调节切断型、波纹管密封型、高温型、夹套保温型等多种系列。泄露等级有Ⅳ或Ⅵ 级。适用流体温度由-200℃-+560℃范围内多种档次，流量特性为线形或等百分比。多种规格可供选择。本系列调节阀结构新颖，功能完善、品种齐全。
