进口气动单座调节阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

在线订购

产品介绍

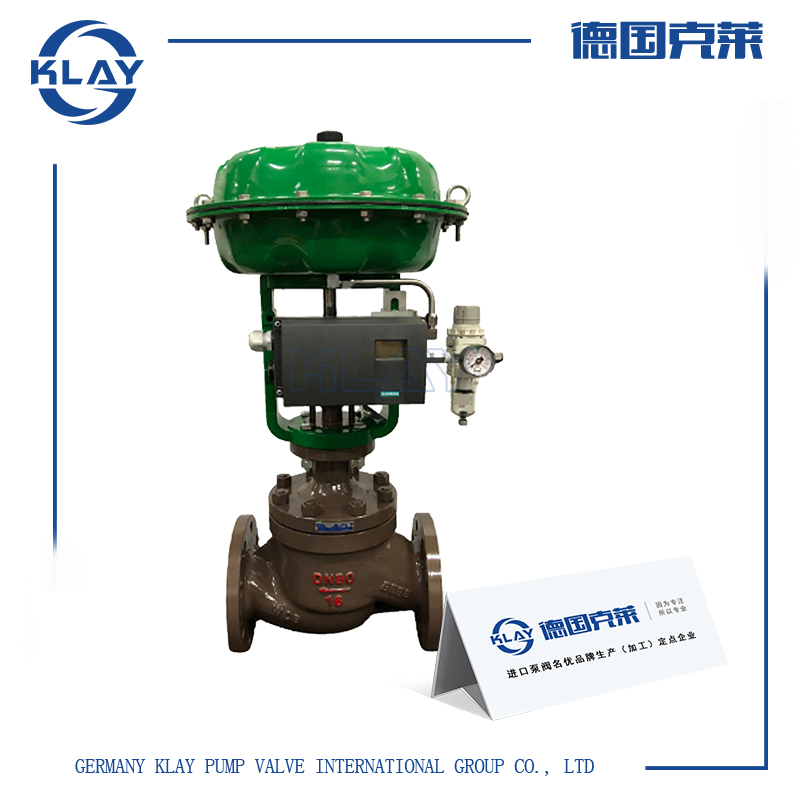

一、进口气动单座调节阀产品详情

「德国克莱」采用了IEC国际标准。具有可靠的动作性能，精确的流量特性，可调范围大，阀座泄漏量小，操作稳定。多弹簧执行机构设计。因此，本产品以上述独特优点将在各工业部门的广泛应用中取得高质量的控制效果和经济效益。

二、进口气动单座调节阀技术参数

阀体型式：	直通铸造球型阀
公称通径：	DN20 、25 、32 、40 、50 、65 、80 、100 、200
公称压力：	PN 1.6、2.5、4.0、6.4、10.0Mpa
	ANSI 150、300、 600Lb
	JIS 10K、20K、30K、40K
连接方式：	法兰：FF、RF、RTJ、等
	螺纹：（适用于 1”以下）
	焊接：SW、BW
法兰距：	符合IEC 534
阀盖形式：	标准型、加长型（散热、低温、波纹管密封）
填　　料：	V型聚四氟乙烯、柔性石墨填料等
密封垫：	金属夹石墨密封垫、聚四氟乙烯垫
执行机构：	气动：多弹簧执行机构、单弹簧执行机构
执行机构：	电动：3810L系列、PSL系列

阀芯型式：	单座柱塞
流量特性：	等百分比、线性、快开
内件材质：	标准材质组合及使用温度、压力范围请参阅附录

阀体	型式	直通	阀盖	型式	标准、加长型
	材质	WCB、WC9、304、316等		材质	WCB、WC9、304、316等
阀芯	特性	直线、等百分比、快开	填料	“V”型PTFE、柔性石墨、波纹管
	材质	304、304+STL/PTFE、316、316+STL/PTFE
执行器	气动:见表8
	电动:见表7
定位器	电气阀门定位器、智能型数字定位器
附件	电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等

三、进口气动单座调节阀工作原理

进口气动单座调节阀是一种顶导向单阀座调节阀，具有结构简单、密封性能好、流量大、使用可靠等特点。有效而足够的顶部导向系统克服小开度时的震动，有效使用寿命更长。可选择多弹簧气动簿膜机构或电动执行机构等。

四、进口气动单座调节阀性能特点

1、是自动化控制系统中仪表的执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，可实现分程控制(段幅信号)，从而改变阀门开度位移，达到对流体介质的工艺参数精确调节控制。

2、按作用模式可分;正作用:气闭式-常开型(当信号压力增大时阀位向下位移)，《B型》反作用:气开式-常闭型(当信号压力增大时阀位向上位移)，《K型》3、气动单座调节阀为直通单座铸造球形阀，单座柱塞型阀芯，特别适用于允许泄漏小且阀前阀后压差不大的工作场合。

3、直通低流阻单座为无底盖顶导向结构，它只有一个阀座和一个柱塞形阀芯具有密闭性能好、泄漏量小、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、可调比大，阀芯导向部分的导向面积大，具有抗振性能强等特点，适用于对介质泄漏量及调节精度有严格要求的场合，但由于阀结构上的原因，阀杆上的不平衡力较大，尤其在公称通径大的工况下更为明显，因而该阀只适合于工作压差较小的场合。

4、通过改变阀芯形状的设计;不同的阀芯形状会得到不同流量特性:等百分比(对数)性、直线性、快开特性。

5、根据使用工况要求，阀芯可设计制作成;软质密封结构(适用于-20~+120℃温度范围内要求严密闭性的酸碱类、气体类等介质)。

五、进口气动单座调节阀外形尺寸

阀门尺寸		L						H1	H2	h1	H3	C	B	A	L2	执行机构
inch	mm	ANSI150 PN16、25		ANSI300 PN40		ANSI600PN64、100		H1	H2	h1	H3	C	B	A	L2	执行机构
3/4	20	184	7.25	184	7.25	206	8.12	425	53	213	704	288	200	200	289	KHB-22
1	25	184	7.25	184	7.25	210	8.25	435	58	218	710	288	200	200	289	KHB-22
1 1/4	32	200	7.87	200	7.87	251	9.88	448	70	231	722	288	200	200	289	KHB-22
1 1/2	40	222	8.75	222	8.75	251	9.88	448	75	231	722	288	200	200	289	KHB-23
2	50	254	10	254	10	286	11.25	487	83	255	740	288	200	200	289	KHB-23
2 1/2	65	276	10.88	276	10.88	311	12.25	628	93	311	884	360	355	355	347	KHB-34
3	80	298	11.75	317	12.50	337	13.25	645	98	328	902	360	355	355	347	KHB-34
4	100	352	13.88	368	14.50	394	15.50	656	115	328	913	360	355	355	347	KHB-34
5	125	420	16.53	400	15.75	500	19.69	806	125	389	1274	470	570	570	476	KHB-45
6	150	451	17.75	473	18.62	508	20.00	857	143	440	1325	470	570	570	476	KHB-45
8	200	600	21.38	568	22.38	610	24	926	180	514	1394	470	570	570	476	KHB-45
