进口角型调节阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

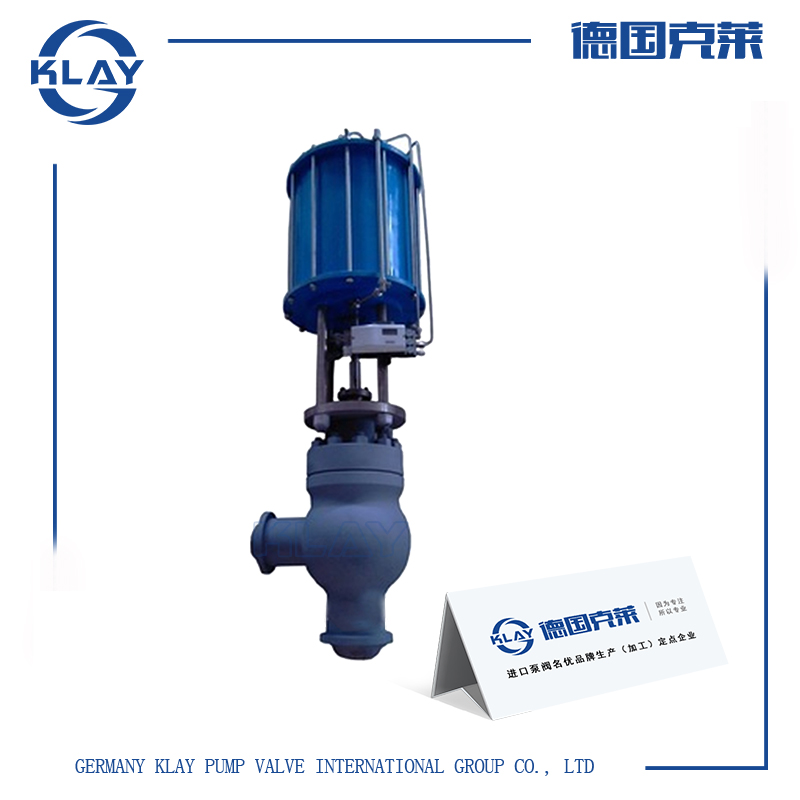

一、进口角型调节阀产品详情

本系列产品有常温型、调节切断型、波纹管密封型、高温型、夹套保温型等多种系列。产品公称压力等级有PN10、16、 25、64、100;阀体口径范围DN20-DN200。泄露等级有Ⅳ或Ⅵ 级。适用流体温度由-200℃-+560℃范围内多种档次，流量特性为线形或等百分比。多种规格可供选择。本系列调节阀结构新颖，功能完善、品种齐全。

二、进口角型调节阀技术参数

公称通径（DN）		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	直线性	6.9	11	17.6	27.5	44	69	100	176	275	440	690	875	1250
额定流量系数(KV)	等百分	6.3	10	15	25	40	64	100	160	250	400	630	850	1180
允许压差(MPa)		6.4	6.4	5.0	2.8	1.7	1.7	1.0	6.0	4.8	3.3	1.8	1.5	0.8
公称压力(MPa)		1.6、2.5、4.0、6.4、10.0
额定行程(mm)		16			25		40			60			100
配用执行器型号		KCHA/B-22		KCHA/B-23			KCHA/B-34			KCHA/B-45			KCHA/B-56
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式		单座柱塞型
流量特性		直线性、等百分比

配置执行器类别	KCHA/B多弹簧薄膜执行机构
执行器型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积(cm2)	350	350	560	900	1400
行程(mm)	10、16	24	40	40、60	100
弹簧范围(KPa)	20～100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～+70℃
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式	气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

三、进口角型调节阀工作原理

采用顶部导向结构，配用多弹簧气动执行机构。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄露量小阀前阀后压差不大的高粘度、含有悬浮物和颗粒状物质的的调节，可避免结焦、堵塞，便于自净与清洗的场合。

四、进口角型调节阀性能特点

具有结构紧凑、重量轻、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。

五、进口角型调节阀外形尺寸

公称通径（ DN ）		20	25	32	40	50	65	80	100	125	150	200
L	PN16、25	95	100	105	115	125	145	155	175	200	225	275
	PN40	95	100	105	115	125	145	155	175	200	225	275
	PN64 、 100	115	115	130	130	150	170	190	215	250	275	325
H		349	350	358	378	393	494	503	521	634	696	715
H1		444	445	458	478	492	594	628	646	759	846	915
H2		419	423	445	478	490	582	624	620	759	840	905
H3		180	180	180	180	180	236	236	236	310	310	310
A		282	282	282	282	282	360	360	360	470	470	470
C		220	220	220	220	220	270	270	270	320	320	320
L1		289	289	289	289	289	347	347	347	476	476	476
压力等级		GB ： 1.6 、 2.5 、 4.0 、 6.4 、 10.0MPa ANSI ： 150 、 300 、 600LB JIS ： 10 、 20 、 30 、 40K
