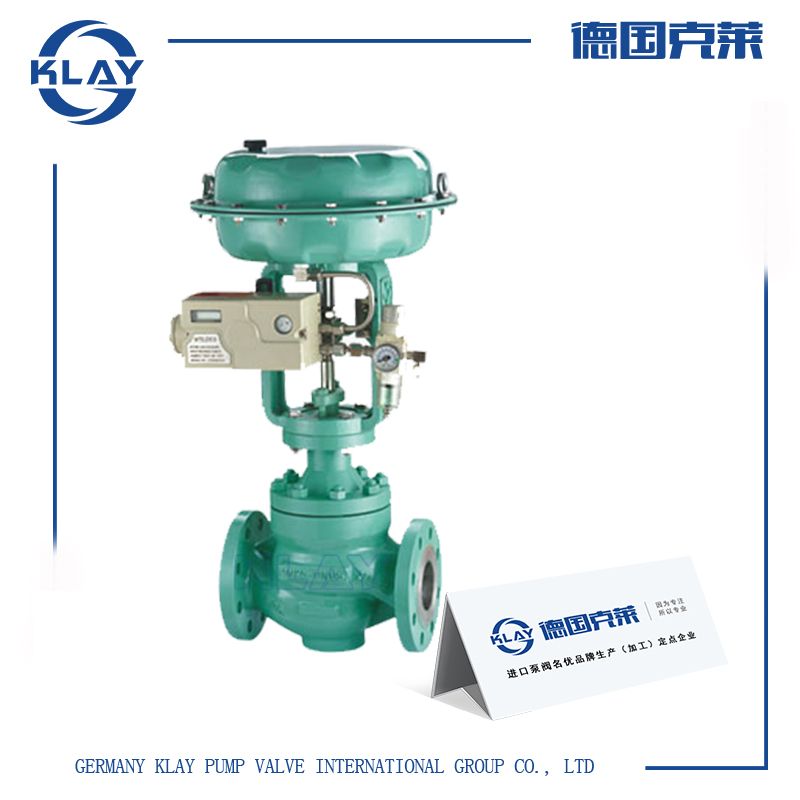

进口气动流量调节阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口气动流量调节阀产品详情

配以阀门定位器，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的流量参数的连续调节。进口气动流量调节阀广泛应用于精确控制气体、液体、蒸汽等介质，气动流量调节阀特别适用于允许压差小，而允许泄漏量也较小压差不大的工作场合。

二、进口气动流量调节阀技术参数

执行器型式	KSIA/B多弹簧簿膜执行机构
执行器型号	ZHA/B-22 ZHA/B-23 ZHAB-34 ZHA/B-45 ZHA/B-56
有效面积(cm2)	350 350 560 900 1400
行程(mm)	10、16 25 40 40、60 100
弹簧范围(KPa)	20～100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁青橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～+70℃
可配附件	空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式	气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

阀体形式	直通铸造球型阀
公称通径	DN25～300mm
公称压力	PN1.6、2.5、4.0、6.4MPa
法兰标准	GB/T9113、 JB/T79
连接形式	法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式	高温型+230～+450℃、超高温型+230～+560℃
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

三、进口气动流量调节阀工作原理

是指调节介质流量大小的一种调节阀，该调节阀采用气动薄膜执行器做为驱动，通过定位器接收电流、电压信号实现对调节阀开度大小的精准控制，用户在只需在阀后装一台电磁流量计，将流量计输出的电压信号接到控制器上，在由控制器接两条线到定位器上，在控制器上手动设定流量，或者直接通过流量计设定流量，流量计流量大小自动转换输出的信号就可以自动控制调节阀，实现流量精铸调节。
