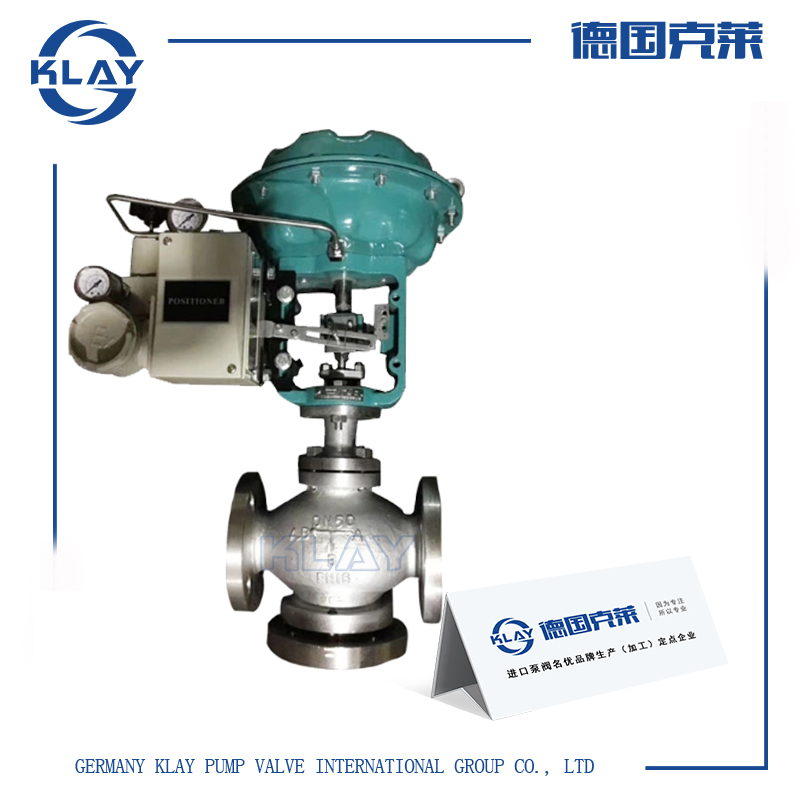

进口气动三通调节阀

    订购说明:
  • ·克莱产品:如有指定型号标准,请直拨销售热线咨询价格,了解详情!
  • ·技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
  • ·产品订货参数:通径(DN),公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等)。
  • ·产品驱动方式:手动、蜗轮、气动、电动等。
  • ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
  • ·报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
  • ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
在线订购
 产品介绍 产品介绍

一、进口气动三通调节阀产品详情

适用于石油工业热交换器的温度控制系统和其他的各行业的自动化控制系统。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有 PN1.6、4.0、6.4;阀体口径范围 DN20-DN300;适用流体温度 -150℃ -+ 560℃ 范围内多种档次;泄露等级氛分为 Ⅳ 级、Ⅴ 级、 Ⅵ 级;流量特性有直线、等百分比。多种规格可供选择。本系列调节阀采用模块化设计,可采用不同组合、配用各种附件。

二、进口气动三通调节阀技术参数

公称通径DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

 额定流量系数
 Kv

合流

8.5

13

21

34

53

85

135

210

340

535

800

1280

分流











85

135

210

340

535

800

1280

 额定行程L(mm)

16

25

40

60

100

 膜片有效面积Ae(cm2)

280

400

600

1000

1600

 公称压力PN(MPa)

1.6、4.0、6.4

 固有流量特性

直线、抛物线

 固有可调比R

30:1

 工作温度t(℃)

       普通型:铸铁-20~200、铸钢-40~250、铸不锈钢-60~250
       散热型:铸钢-40~450、铸不锈钢-60~450

 两种介质温度差t(℃)

铸铁≤150、铸钢和铸不锈钢≤200

 信号范围Pr(kpa)

20~100

 气源压力Ps(MPa)

0.14~0.4

 允许泄漏量l/h

10-4×阀额定容量

 允许压差△P(MPa)

0.86

0.75

0.48

0.31

0.27

0.18

0.11

0.12

0.09



三、进口气动三通调节阀工作原理

采用双阀芯上下导向结构,配用气动执行机构,阀体为三通结构,即一进两出(分流型),两进一出(合流型),从而达到流体混合升温或降温,或流体不等量分流,满足不同工矿的使用要求。该阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维修方便等优点。

四、进口气动三通调节阀性能特点

1、进口气动三通调节阀流体对阀芯作用方向都处于流开状态,故阀能稳定工作;

2、除上阀盖处衬套导向外,阀芯侧面与阀座内表面也有导向作用,导向面积大,工作可靠;

3、三通调节阀执行机构采用多弹簧结构,高度减小30%。重量减轻30%。

五、进口气动三通调节阀外形尺寸

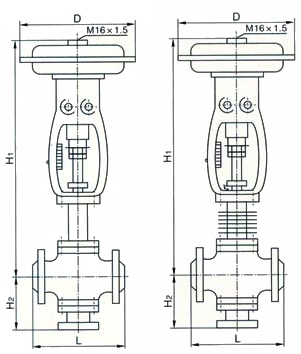

进口气动三通调节阀结构图




合流

分流


D

L

H1

H2

L

H1

H2

PN MPa

PN MPa

PN MPa

PN MPa

1.6

4.0

6.4

普通型

高温型

1.6

4.0

6.4

1.6

4.0

6.4

普通型

高温型

1.6

4.0

6.4

25

16

325

185

190

200

615

763

140

150

150

185

190

200

615

763

140

150

160

32

16

325

200

200

210

600

773

150

160

170

200

200

210

622

773

150

160

170

40

25

325

220

220

235

625

776

160

170

180

220

220

235

625

776

160

170

180

50

25

235

250

255

265

640

791

180

190

200

250

255

265

640

791

180

190

200

65

40

410

275

285

295

861

1024

200

210

220

275

285

295

861

1024

200

210

220

80

40

410

300

310

320

879

1024

210

230

240

300

310

320

885

1050

225

250

265

100

40

410

350

360

370

873

1036

220

250

260

350

350

370

900

1060

245

275

285

125

60

495

410

430

440

1028

1244

260

300

300

410

425

440

1050

1265

285

320

325

150

60

495

450

465

475

1046

1261

280

320

320

450

460

475

1060

1275

305

340

345

200

60

495

550

560

570

1075

1290

320

380

380

550

560

570

1105

1320

350

400

410

250

100

600

635

660

670

1451

1320



474

474

635

660

670

1525

2800



540

540

300

100

600

720

740

770

1512

1560



584

584

720

740

770

1545

1820



612

612


温馨提示:
本文中所述文字、数据、品牌、图片仅用于参考,如需查看更多的进口气动三通调节阀性能参数、结构尺寸、价格等详情请联系我们。
