进口气动双座调节阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

在线订购

产品介绍

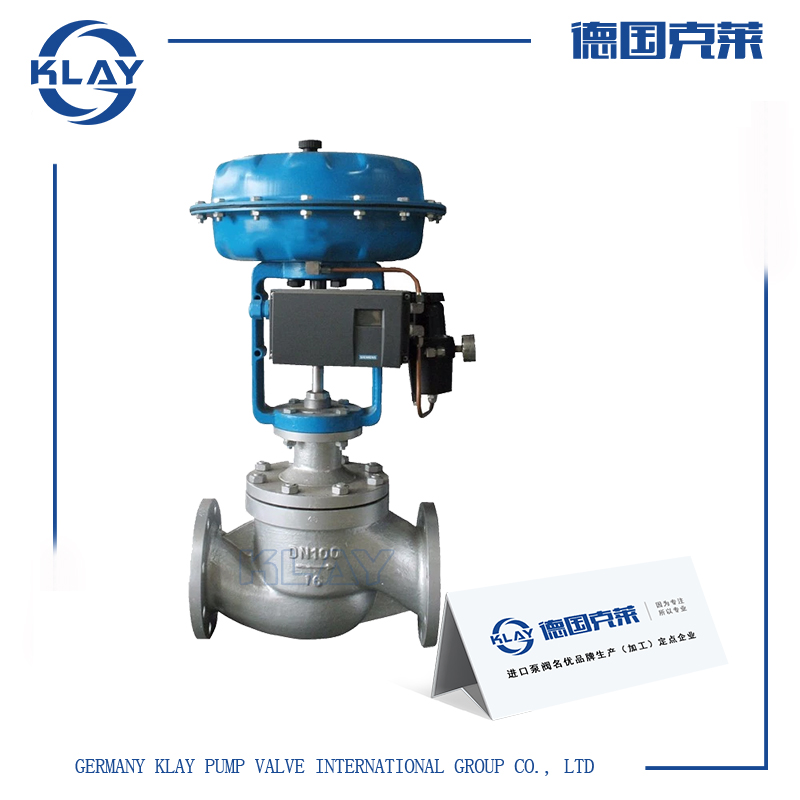

一、进口气动双座调节阀产品详情

采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、充体通道呈S流线型、压降损失小、阀容量大、流量特性准确、拆装方便等优点。应用于控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。

二、进口气动双座调节阀技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	直线	10	12.5	19.5	30.5	48.4	76	125	195	305	484	760	1000	1600
	等百分	8	11	17,6	27.5	44	69	110	176	275	440	690	900	1300
允许压差(MPa)		≤ 公称压力
公称压力(MPa)		1.6,2.5,4.0,6.4,10.0
额定行程(mm)		16			25		40			60			100
配用执行器型号		KCCZ-1		KCCZ-2			KCCZ-3			KCCZ-4			KCCZ-5
阀盖形式		标准型(-17～ 250℃),高温型( 250～ 450℃),低温型(-40～-196℃),波纹管密封型(-40～ 350℃)
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料,V型柔性石墨填料
阀芯形式		双座柱塞导向型阀芯
流量特性		直线性,等百分比

执行机构

进口气动双座调节阀执行机构
配置执行器类别	KCCZ系列多弹簧簿膜执行机构
执行器型号	KCCZ-1	KCCZ-2	KCCZ-3	KCCZ-4	KCCZ-5
有效面积(cm2)	350	350	560	900	1400
行程(mm)	10,16	24	40	40,60	100
弹簧范围(KPa)	20～100(标准),20-60,60-100,40-200,80-240
膜片材料	丁腈橡胶夹尼龙布,乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～ 70℃
可配附件	定位器,空气过滤减压器,保位阀,行程开关,阀位传送器,手轮机构等
作用形式	气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

三、进口气动双座调节阀工作原理

适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合;双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄露量要求不严格的场合;套筒阀具有稳定性好，不易产生震动，噪音低，对温度敏感小，适用于压差较大及泄露量要求不严格场合。(可配附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等)。

四、进口气动双座调节阀性能特点

1、阀体内有上、下两个阀芯，流体作用在上、下阀芯上的推力，其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的单座阀大;

2、阀的泄漏比单座阀大;

3、适用于对泄露量要求不严格，阀前后压差较大的干净介质场合;

4、广泛应用于石油、化工冶金、电站等工业控制部门;

5、主要控制气体、液体、蒸汽等介质。

五、进口气动双座调节阀外形尺寸

DN	L			H		H1				质量(kg)		φA
DN	PN16	PN40	PN64	普通	高温	PN6	PN16	PN40	PN64	PN6 PN16	PN40 PN64	φA
20	181	194	206	398	548	45	52		65	19	23	285
25	185	197	210	410	560	50	57		70	20	24
40	222	235	251	455	620	65	75		85	26	35
50	254	267	286	457	627	70	82		90	30	40
65	276	292	311	610	790	80	92		100	47	66	360
80	298	317	337	622	807	95	100		107	55	78
100	352	368	394	640	850	105	110	117	125	65	99
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600		650	890	1150	160	170	187	207	175	250	470
250	730		775	1203	1523	187	202	225	235	350	470	580
300	850		900	1234	1554	220	230	257	265	500	660	580
