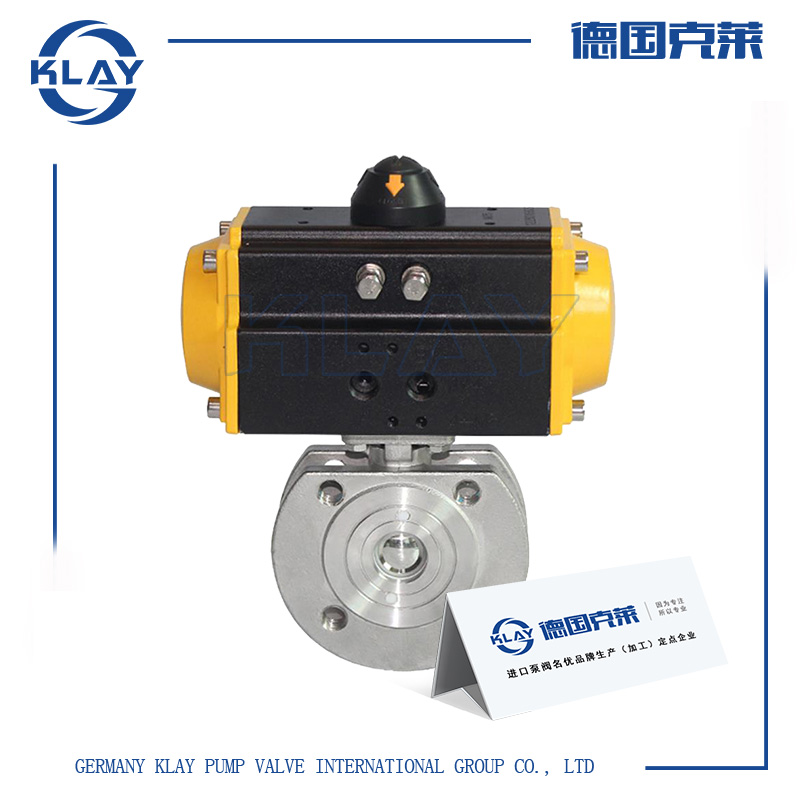

进口气动对夹球阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口气动对夹球阀产品详情

是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。该产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

二、进口气动对夹球阀技术参数

公称通径	DN10～150mm
公称压力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
泄漏量	软密封:零泄漏	硬密封:≤额定流量的10-5
流量特性	快开特性
可调范围	DN10-80	DN100-150
可调范围	250:1	350:1
阀体形式	整体式锻造、整体式铸造
连接形式	超薄法兰式、对夹式
阀芯形式	"O"型球形阀芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
适用温度	密封面
适用温度	PTFE≤180℃、PPL≤300℃、硬密封≤450℃
配置执行机构	可配GT、AT、AR、AW系列单双作用气动执行器
控制方式	开关两位控制、4-20mA模拟量控制

三、进口气动对夹球阀工作原理

是一种直角回转结构的高级控制阀，其由活塞式双作用或单作用(弹簧复位式)气动执行器和V型阀结构组成，它与电气阀门定位器配套使用，可实现比例调节;与电磁阀及控制箱配套使用，可实现二位切断控制。V型球阀阀芯设计成带有特殊形状的V型缺口，具有精确的流量特性和控制功能，适用于气体、液体、固态颗粒状等介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的工况场合的自动化控制系统。

四、进口气动对夹球阀性能特点

1、具有出色的调节特性：V型阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制;

2、最大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的最大值特别高，流通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸;

3、V型阀采用双轴承结构，机械稳定性高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度;

4、最大可靠(安全)性：阀体为一个整体结构，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。

五、进口气动对夹球阀外形尺寸

DN	15	20	25	32	40	50	65	80	100	125	150	200
L	34.5	39	42	54	61	73	93	114	140	195	225	275
H	135	137	144	180	202	225	242	305	327	367	416	480
W	140.5	140.5	140.5	158.5	210.5	247.5	268.5	315	345	408.5	437.5	487
