进口气动法兰保温球阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

在线订购

产品介绍

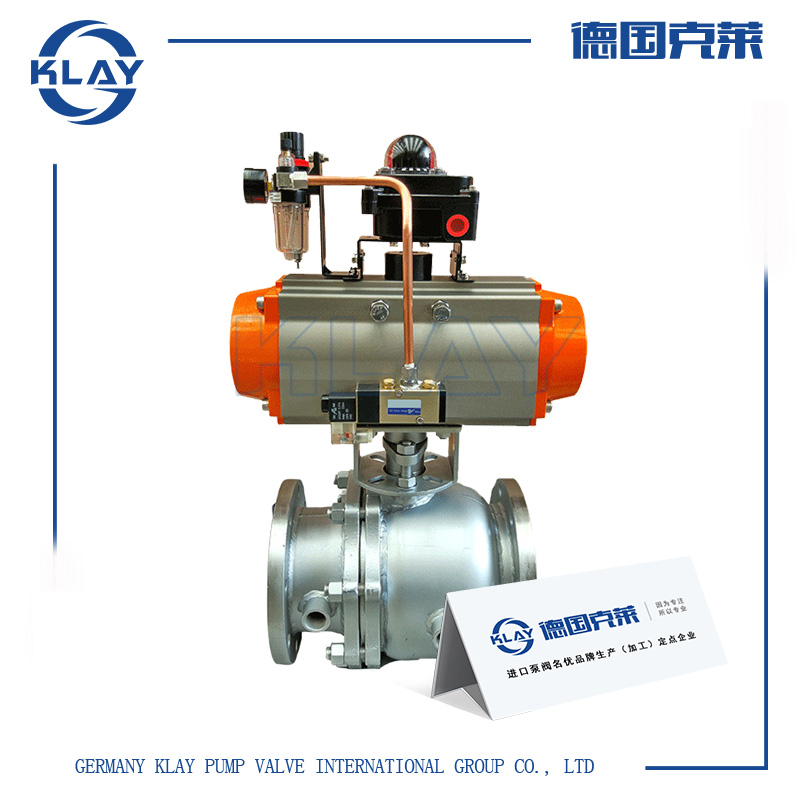

一、进口气动法兰保温球阀产品详情

在石油化工和长输管线等领域有广泛应用,是一种重要的阀类。它的关闭件是一个带孔的部分球体，球体随阀杆转动，实现阀门的开启或关闭。流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质

二、进口气动法兰保温球阀技术参数

阀体形式	两段式铸造阀体(外焊接夹套保温)
公称通径	DN20～DN200
公称压力	PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法兰标准	GB、JB、HG、JIS、ANSI、DIN
连接形式	法兰式
压盖型式	螺栓压紧式
适用温度	-40～+450℃
球体形式	"O"型球体
流量特性	近似快开特性
密封填料	柔性石墨填料等

三、进口气动法兰保温球阀工作原理

采用了蒸气或导热油夹套保温。故即使外界温度降到零度以下，球阀仍操作灵活保证输油管道能断开，其优点是一般控制阀门所没有的。缩径保温球阀是重油输送管道理想的控制阀门。根据用户需要夹套注入蒸气、导热油、冷却水、冷气等。使用整个阀门长温或降温达到所需要的温度。能防止介质结晶。具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。

四、进口气动法兰保温球阀性能特点

具有良好的保温保冷特性，在设计标准上进口气动保温球阀的通径与管径一致，即可减小阻力同时又能有效减小管路中介质热量损失，可配阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转，可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。

五、进口气动法兰保温球阀外形尺寸

公称通径		d	L	D		E	Q	H	W	管螺纹
(mm)	(in)	d	L	(mm)	(in)	E	Q	H	W	P
20	3/4"	19	117	40	1.5"	58.5	147	101	170	G3/4"
25	1"	25	127	50	2"	62.5	156	106	170	G3/4"
40	1 1/2"	38	165	65	2.5"	63.5	181	125	250	G3/4"
50	2"	51	178	80	3"	68	218	135	250	G3/4"
80	3"	76	229	150	6"	82	275	193	350	G3/4"
100	4"	102	254	200	8"	83	300	265	420	G3/4"
150	6"	152	292	250	10"	95	403	355	800	G3/4"
200	8"	203	330	300	12"	100	492	410	800	G3/4"
