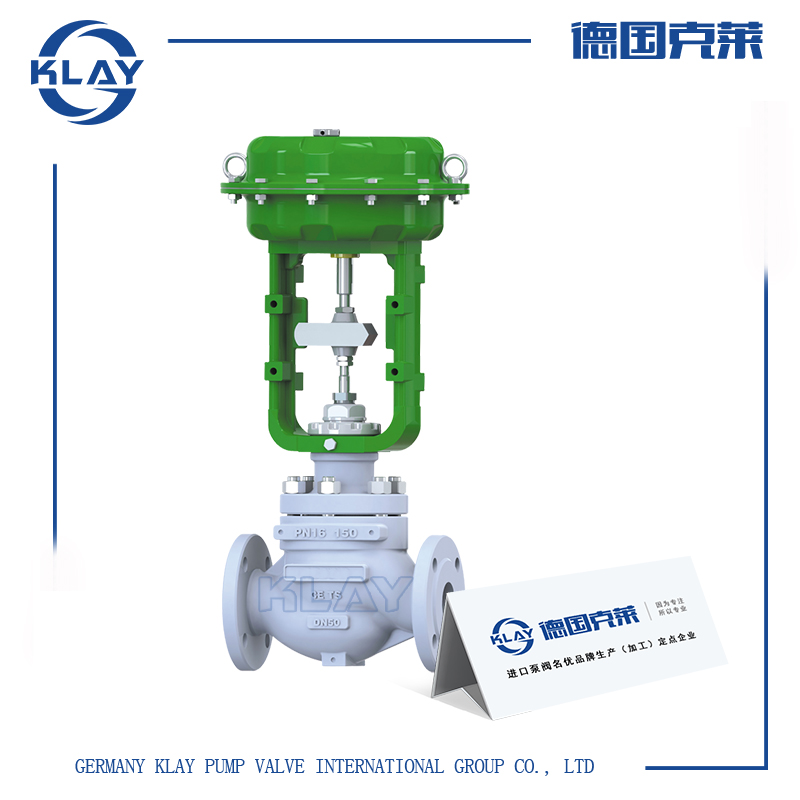

进口气动衬氟调节阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

在线订购

产品介绍

一、进口气动衬氟调节阀产品详情

适宜调节强酸、强碱、易挥发、易渗透的介质，因此广泛应用于化工、石油、冶金、医药、轻纺等工业自动化装置特殊介质的控制系统中。

二、进口气动衬氟调节阀技术参数

公称通径(DN)	20	25	32	40	50	65	80	100	150
阀座直径(dn)	20	25	32	40	50	65	80	100	150
额定流量系数(KV)	5.0	8	12	20	32	50	70	100	240
允许压差(MPa)	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
公称压力(MPa)	1.6、2.5、4.0、6.4
额定行程(mm)	16			25		40			60
配用执行器型号	ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B45
阀芯形式	单座柱塞式衬氟阀芯
流量特性	快开特性

项目			不带定位器	带定位器
基本误差%			±5.0	±1.0
回差%			3.0	1.0
死区%			3.0	0.4
始终点偏差%	气开	始点	±2.5	±1.0
		始点	±5.0	±1.0
	气关	始点	±5.0	±1.0
		终点	±2.5	±1.0
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

阀体、阀盖	ZG230-450衬F46
阀座、阀芯	304衬F46
阀杆	304衬F46
导向套	304衬F46
波纹管	不锈钢+F46

三、进口气动衬氟调节阀工作原理

采用顶部导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。本系列产品有标准型、调节切断型。产品公称压力等级有PN0.6、1.0、1.6、2.5、class 150LB;公称通径范围DN20~300;使用温度由-20℃~+200℃范围内多种档次;泄漏等级VI级，流量特性为线性或等百分比。

四、进口气动衬氟调节阀性能特点

1、耐腐性好：阀体内腔、阀芯、阀座、均包衬有3mm厚的聚全氟乙丙烯，能耐强腐蚀性流体；

2、密封性能好：采用聚四氟乙烯波纹管和填料双重密封；

3、泄漏量少：由于阀芯、阀座是软密封的泄漏量远远低于国家Ⅳ级标准；

4、调节精度高：采用精小型的气动执行机构和电动执行机构，体积小，重量轻。

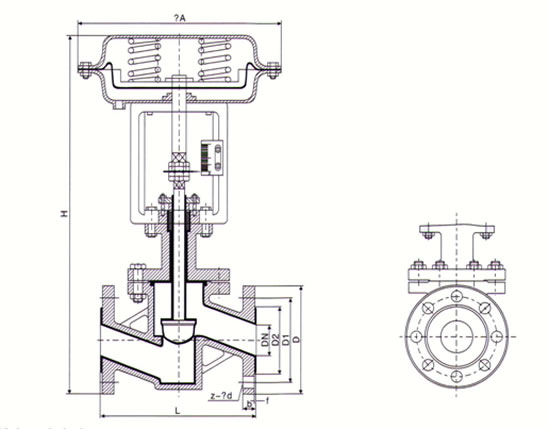

五、进口气动衬氟调节阀外形尺寸

公称通径	标准值								参数值
DN(mm)	PN1.0? PN1.6
DN(mm)	L	D	D1	D2	f	b	Z—φd	φA	H
15	130	95	65	45	2	14	4—φ14	282	487
20	150	105	75	55	2	16	4—φ14	282	487
25	160	115	85	65	2	16	4—φ14	282	493
32	180	135	100	78	2	18	4—φ18	282	524
40	200	145	110	85	3	18	4—φ18	308	530
50	230	160	125	100	3	20	4—φ18	308	538
65	290	180	145	120	3	20	8—φ18	394	686
80	310	195	160	135	3	22	8—φ18	394	706
100	350	215	180	155	3	22	8—φ18	394	726
125	400	245	210	185	3	24	8—φ18	498	969
150	480	280	240	210	3	24	8—φ23	498	969
200	600	335	295	265	3	26	8—φ23	498	1009
250	622	390	350	320	3	28	12—φ23	620	1353
300	698	440	400	368	4	28	12—φ23	620	1390
